2024年度 上期 第二種電気工事士 学科試験 問43

解説

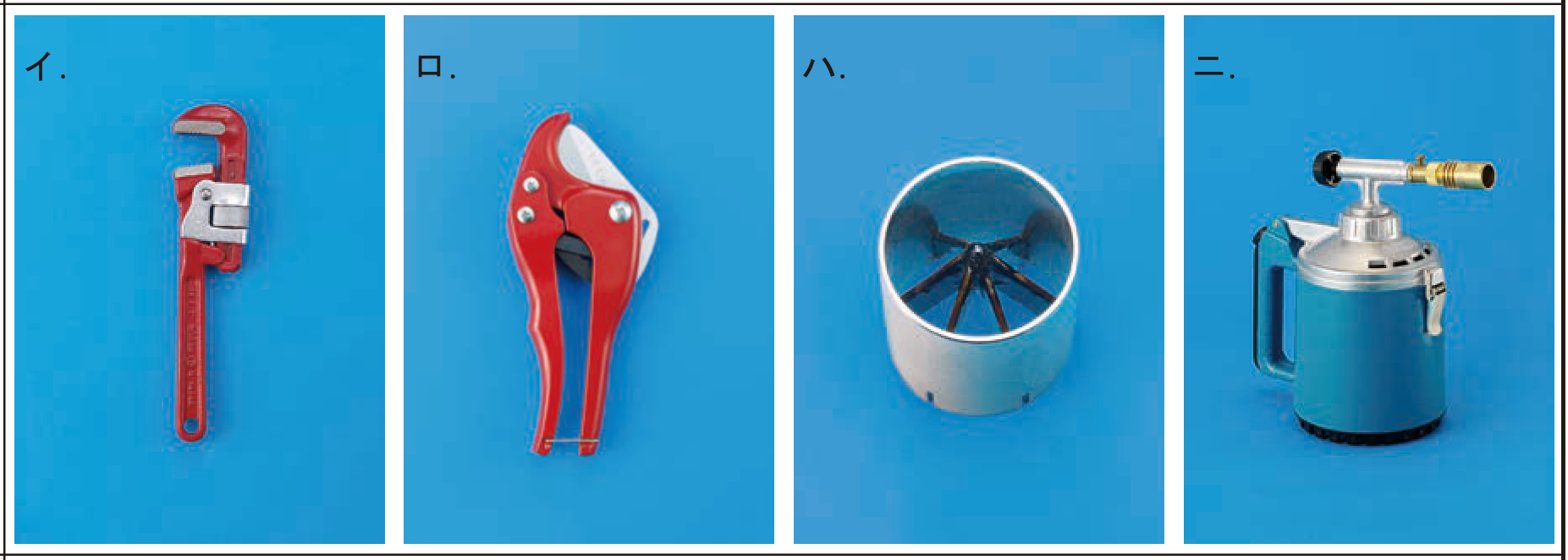

⑬の部分は地中埋設配線となっており、VE管(硬質塩化ビニル電線管)とCV(架橋ポリエチレン絶縁ビニルシース)ケーブルを使用します。 [正しい]。 写真は『パイプレンチ』です。 金属管をカップリングに接続する際に締め付けに使用する工具です。 VE管の工事では使用しません。 誤り。 写真は『合成樹脂管用カッタ』です。 VE管を適切な長さに切断する際に使用します。 誤り。 写真は『面取器』です。 VE管の切断面の外周と内周を軽く回すように削って面取りを行う際に使用します。 誤り。 写真は『トーチランプ』です。 VE管を加熱して曲げるために使用します。 したがって正解は[イ]です。
