2024年度 上期 第二種電気工事士 学科試験 問40

解説

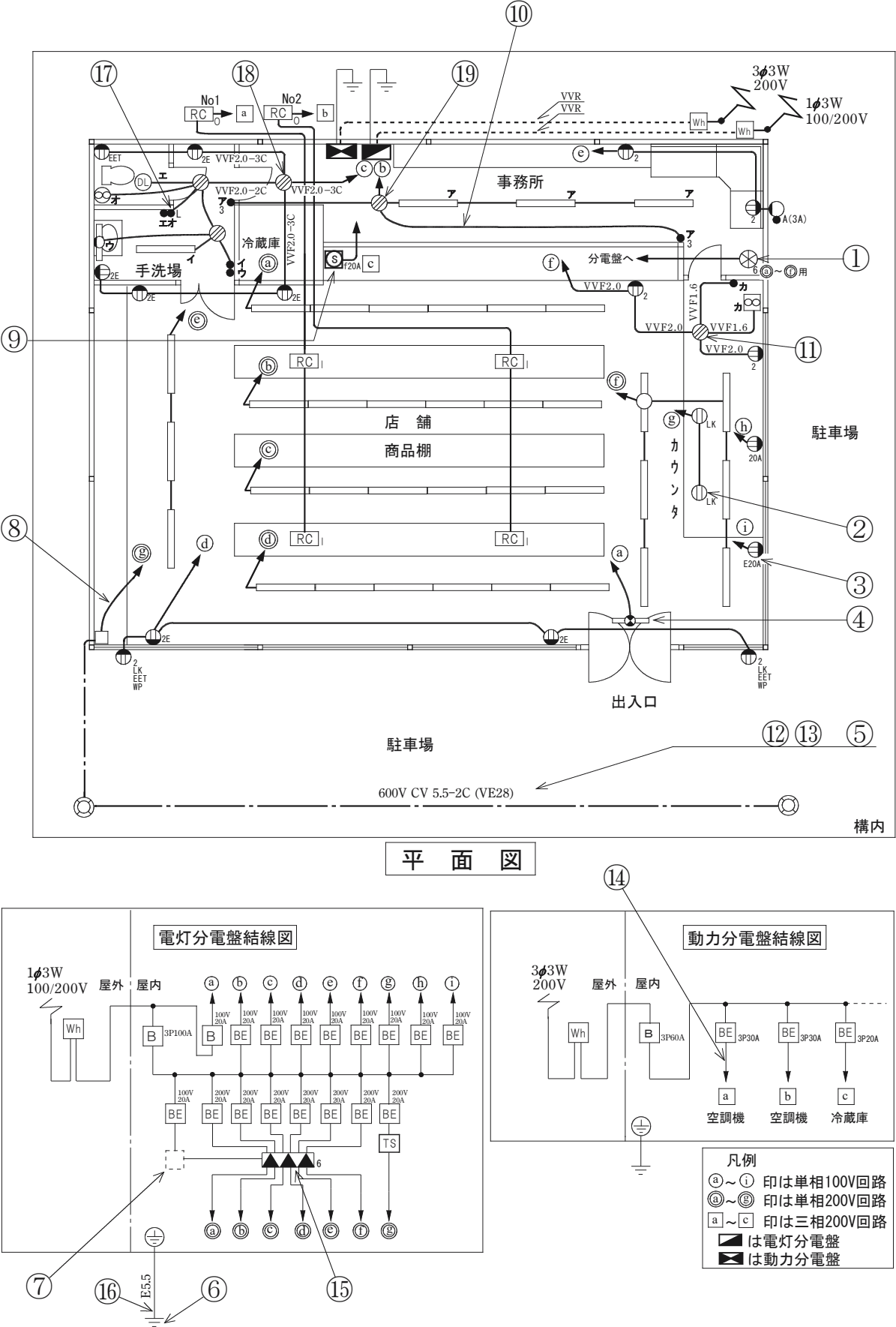

⑩の配線の先には3路スイッチ●アが1つあるのみです。 スイッチのみのケースは深く考えるまでもなく、次の本数となります。 単切りスイッチ電源線および負荷との接続で2本3路スイッチ電源線または負荷の接続で1本、3路スイッチ同士の接続で2本で計3本4路スイッチ2つの3路スイッチとの接続で計4本本問だと3路スイッチが1つあるだけなので、最少電線本数は3本とわかります。
