2024年度 上期 第二種電気工事士 学科試験 問37

解説

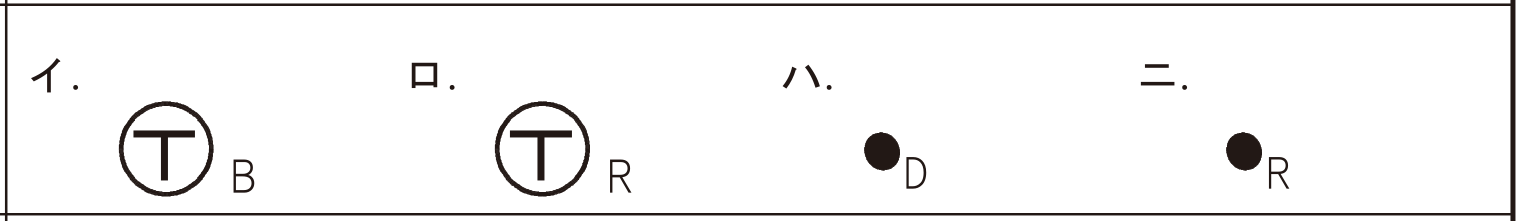

⑦の配線は、⑮のリモコンリレー(図記号)に接続されています。 リモコンリレーは、隔操作で配線を切り替える装置で、制御用の低電圧を生成するリモコントランス(変圧器)、リモコンスイッチ(またはその集合体であるリモコンセレクタスイッチ)と組み合わせてリモコン配線を構成します。 リモコンリレーを設置する場合、電圧をリモコンリレー用の24Vに降圧するリモコントランスが必要です。 リモコントランスの図記号は[ロ]のです。 不適切。 ベル変圧器の図記号です。 低圧の交流電源を、ベル・ブザーなどのために30V以下に降圧する装置です。 [適切]。 リモコントランスの図記号です。 不適切。 遅延スイッチの図記号です。 OFFにした後、一定時間が経過した後に動作が停止するスイッチ。 玄関の自動消灯や換気扇の自動停止など使用されます。 不適切。 リモコンスイッチの図記号です。 遠隔で配線を切り替えるためのスイッチです。 スイッチなので分電盤内には設置されません。 したがって正解は[ロ]です。
