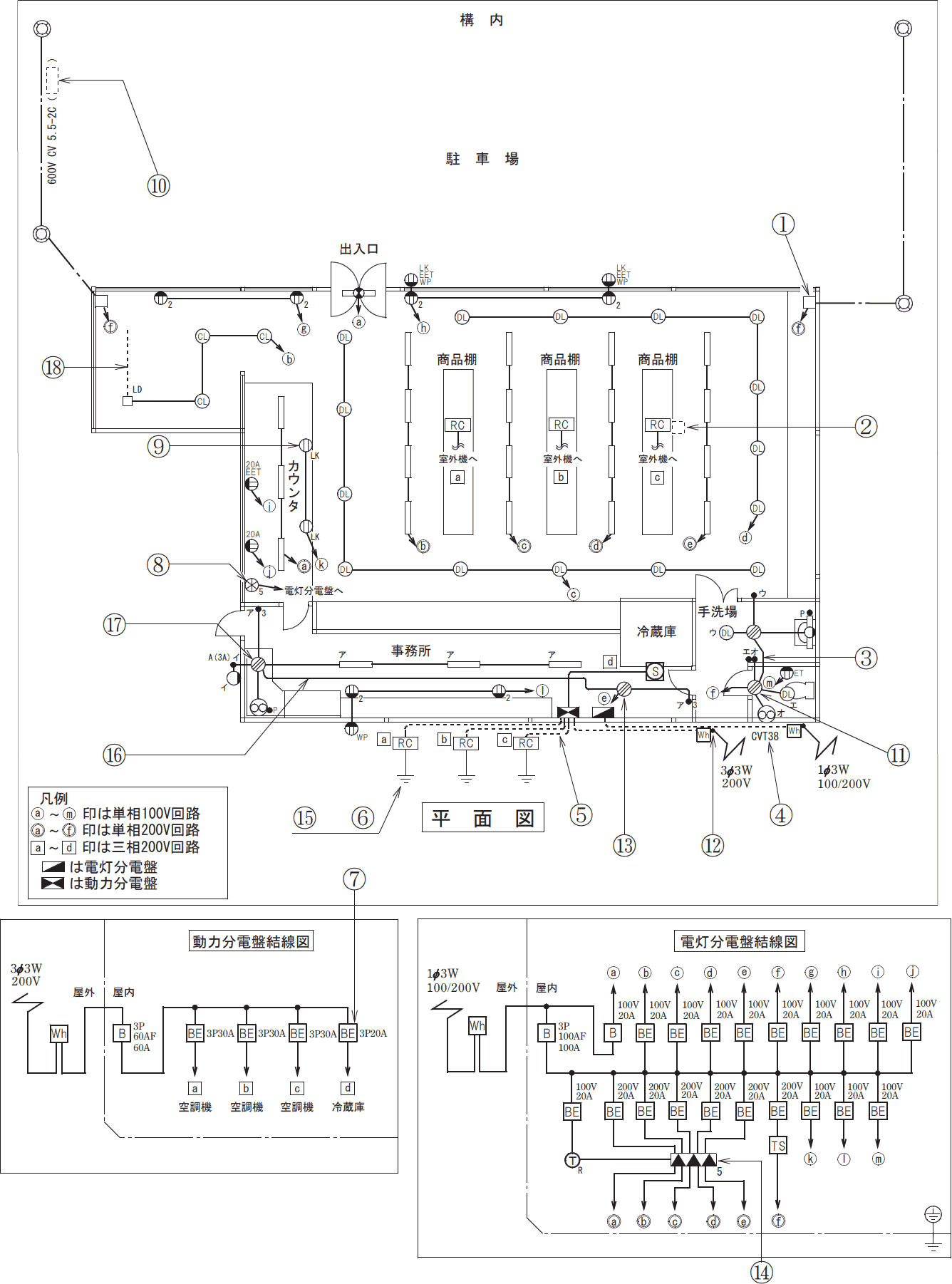

2023年度 下期 午後 第二種電気工事士 学科試験 問38

解説

火災表示灯火災発生時に視認性の高い光で警告を表示する安全灯漏電警報器漏電が発生した場合に警報をならす装置リモコンセレクタスイッチ遠隔操作で複数の配線を切り替える複数のスイッチを1か所にまとめたもの。 右下に点滅回路数を傍記する表示スイッチ位置表示や確認表示の機能を有するスイッチであって、タンブラースイッチ以外のもの⑧の図記号はなのでリモコンセレクタスイッチ(点滅回路数5)が正解です。
