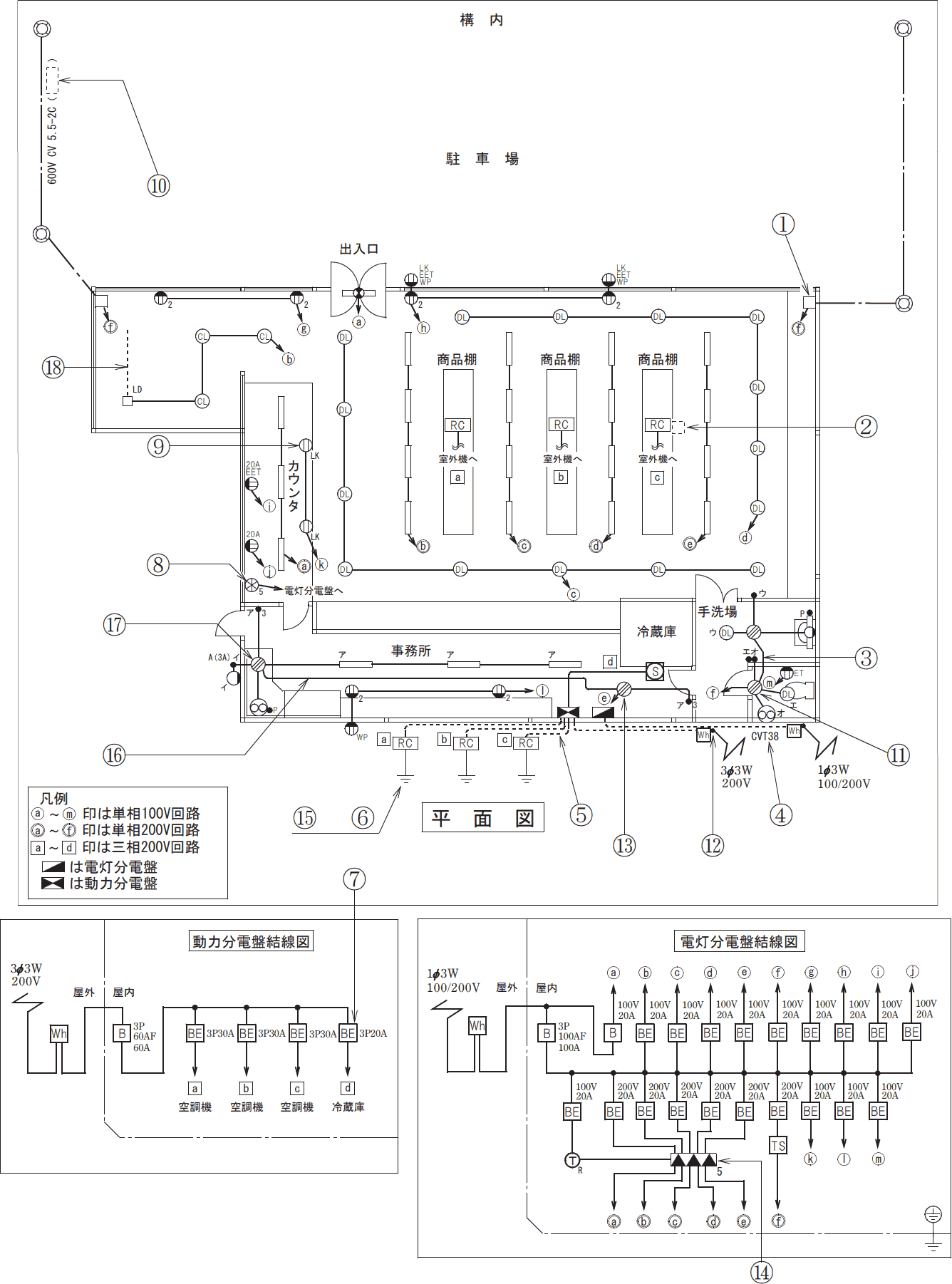

2023年度 下期 午後 第二種電気工事士 学科試験 問37

解説

配線用遮断器(ブレーカ)電流異常時に回路を遮断する安全装置。 定格電流(A)が記載されている漏電遮断器漏電遮断器(過負荷保護付)漏電や過負荷を検出して回路を遮断する安全装置。 定格感度電流(mA)が記載されていて、テストボタン(釦)があるモータブレーカモータの過負荷や短絡を防ぐ回路保護装置。 適用電動機の容量(kW)が記載されているカットアウトスイッチ緊急時に電源を切断する磁器製の小型開閉器⑦の図記号はなので漏電遮断器(過負荷保護付)が正解です。
