2023年度 下期 午前 第二種電気工事士 学科試験 問50

解説

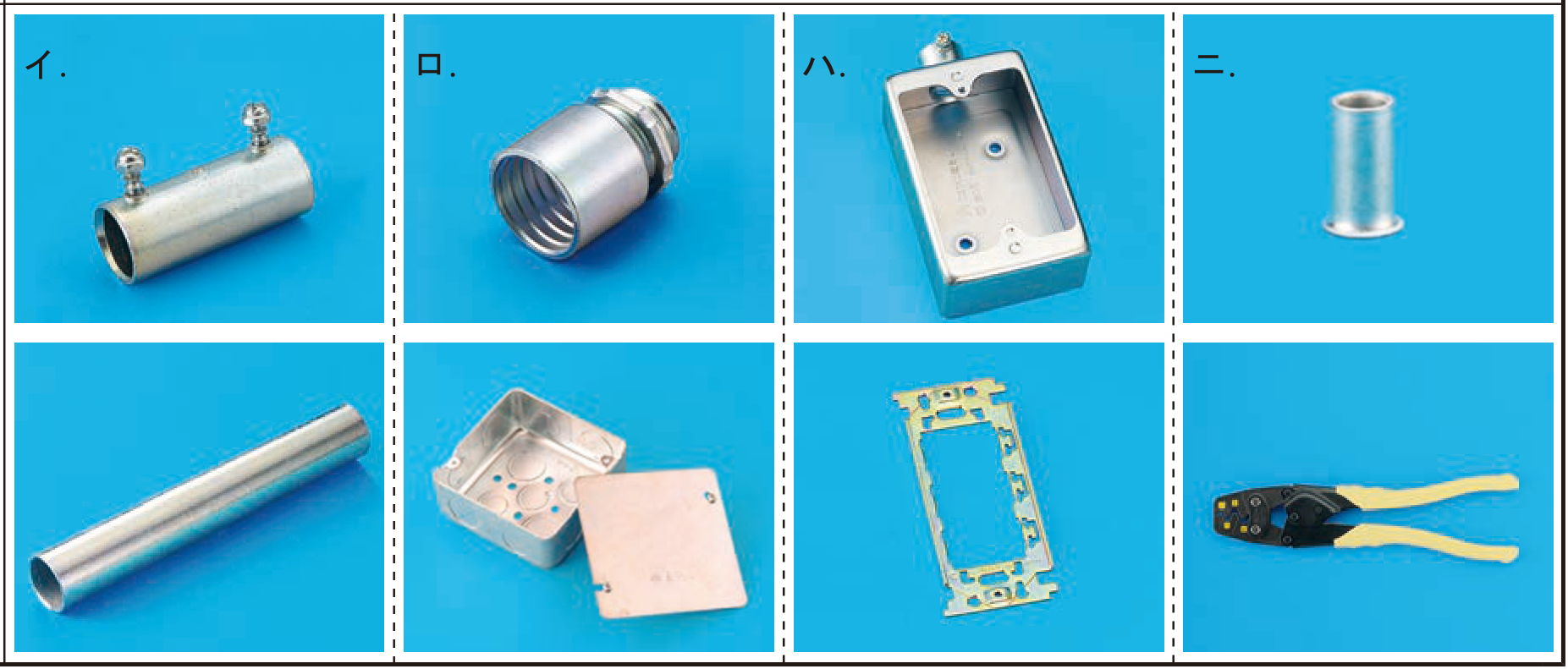

正しい。 写真は『ねじなしカップリング』と『ねじなし電線管(E管)』です。 車庫の配線で(E19)の電線管が使われています。 [誤り]。 写真は『ストレートボックスコネクタ』と『アウトレットボックス』です。 アウトレットボックスは車庫内で使用されていますが、2種金属製可とう電線管(F2)は使用されていないので誤りです。 正しい。 写真は『露出型スイッチボックス』と『連用取付枠』です。 露出配線となっている車庫内のコンセントの施設に使用します。 正しい。 写真は『リングスリーブ用圧着工具』と『リングスリーブ』です。 プルボックスやアウトレットボックス内の電線の接続に使用します。 したがって誤っているものは[ロ]です。
