2023年度 下期 午前 第二種電気工事士 学科試験 問49

解説

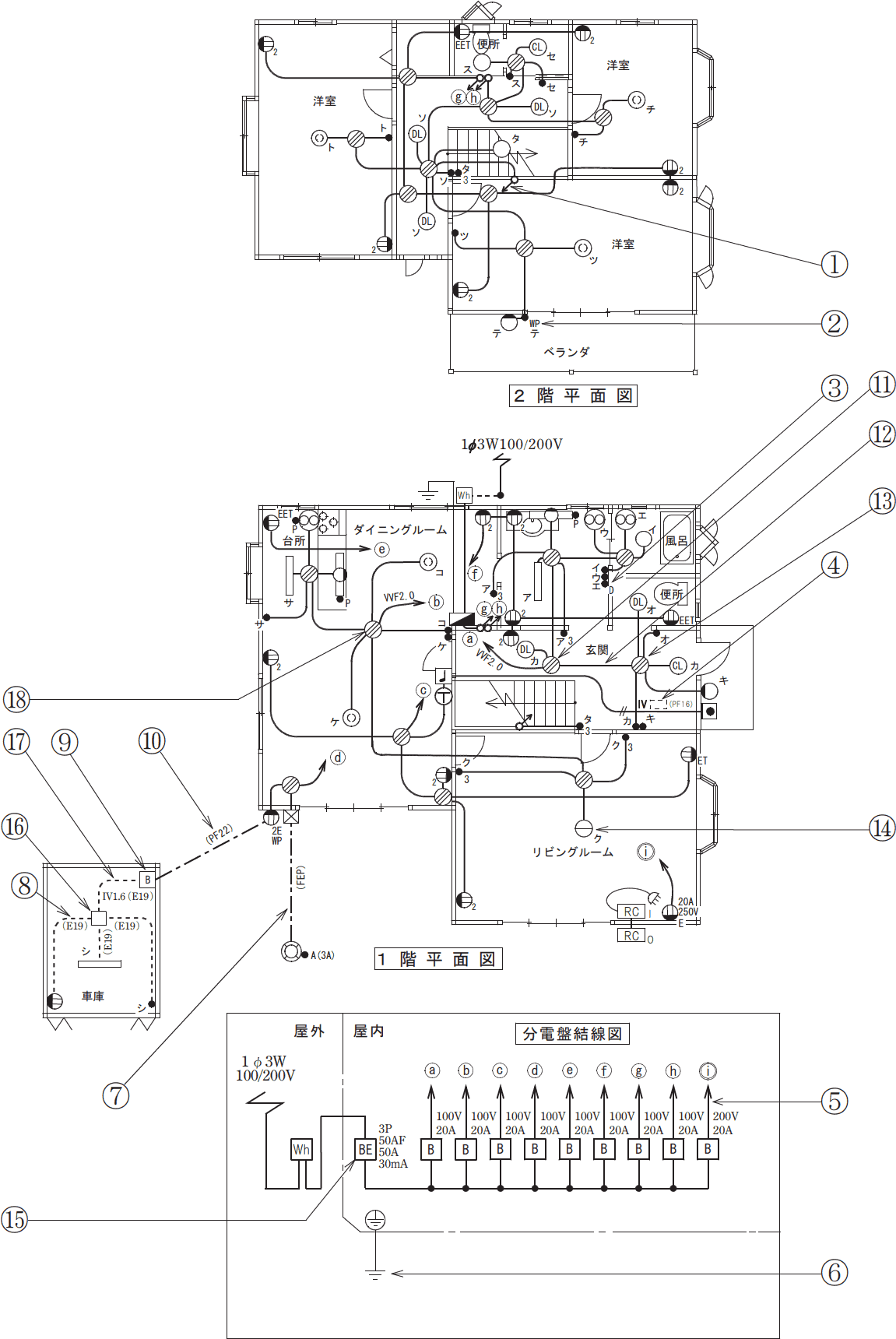

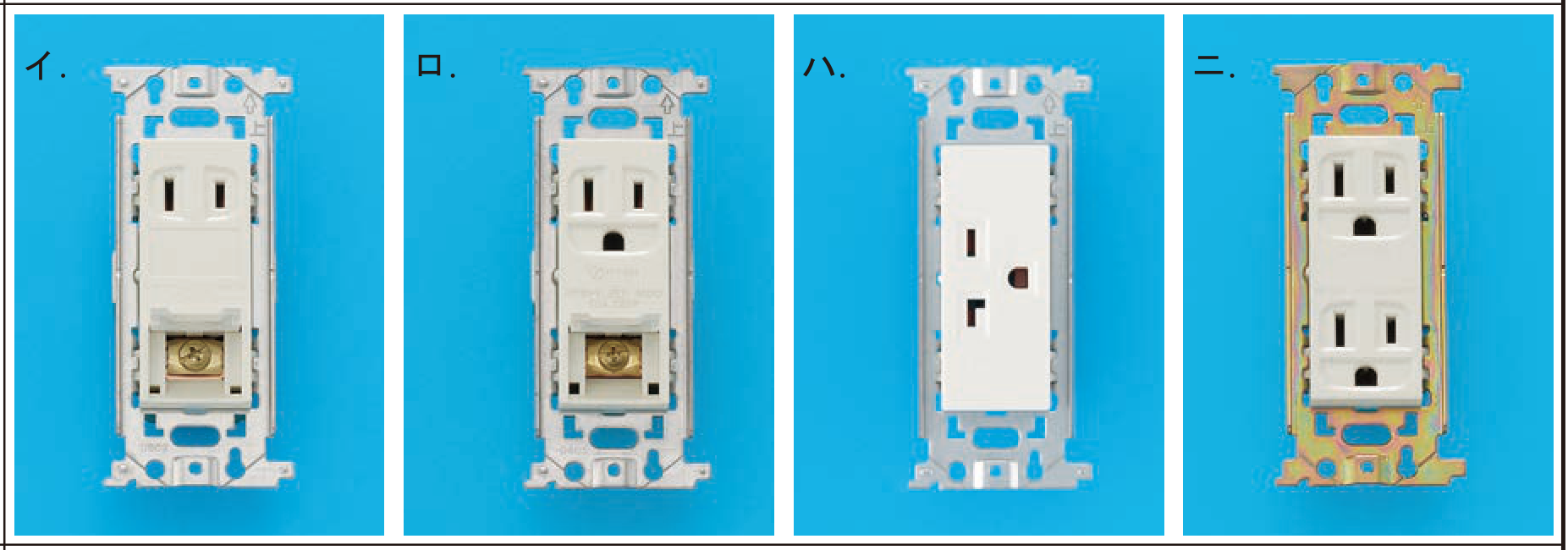

コンセントの傍記表示は、15A、125V、1口、2極であれば記載なし、それ以外の場合には定格電流、定格電圧、口数、極数がそれぞれ傍記されます。 コンセントの種類と刃受けの形状の一覧は下表のとおりです。 接地極付の刃受けにはが付きます。 誤り。 写真は『125V・15A・接地端子付』です(傍記はET)。 リビングルームの右上付近にあります。 誤り。 写真は『125V・15A・接地極付接地端子付』です(傍記はEET)。 台所の左上の壁にあります。 誤り。 写真は『250V・20A以下・接地極付』です(傍記は20A 250V E)。 リビングルームの右下にあり、ルームエアコン用として使用されています。 [正しい]。 写真は『125V・15A・接地極付の2口』です(傍記は2 E)。 この配線図では使用されていません。 したがって正解は[ニ]です。
