2022年度 上期 午後 第二種電気工事士 学科試験 問50

解説

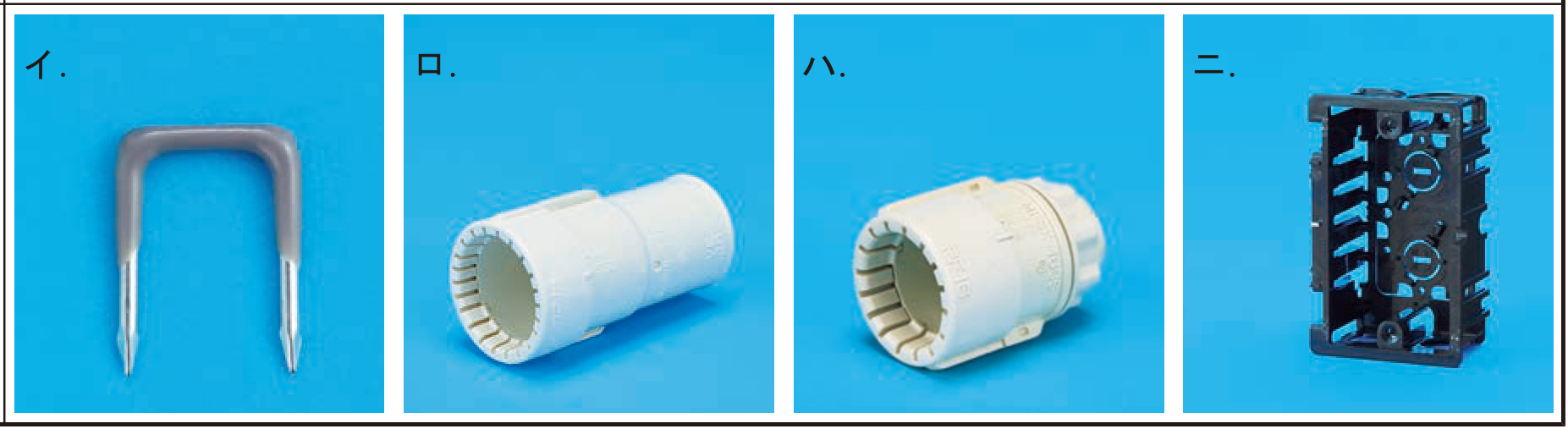

誤り。 写真は『ステープル』です。 ケーブルや電線を木製の壁や柱に固定するためのU字型の釘です。 屋内配線に使用されているVVFケーブルの固定に使用します。 [正しい]。 写真は『コンビネーションカップリング(PF管/VE管)』です。 配線図には硬質塩化ビニル電線管(VE管)の記載がないため使用されません。 写真は『PF管コネクタ』です。 屋外の門柱の押しボタンまでの地中配線にPF管が使われており、そのPF管をプルボックスに接続するのに使用します。 写真は『埋込型スイッチボックス』です。 コンセントやスイッチを壁内に埋め込んで施設する際に使用します。 配線図の各所で使用されています。 したがって正解は[ロ]です。
