2022年度 上期 午後 第二種電気工事士 学科試験 問49

解説

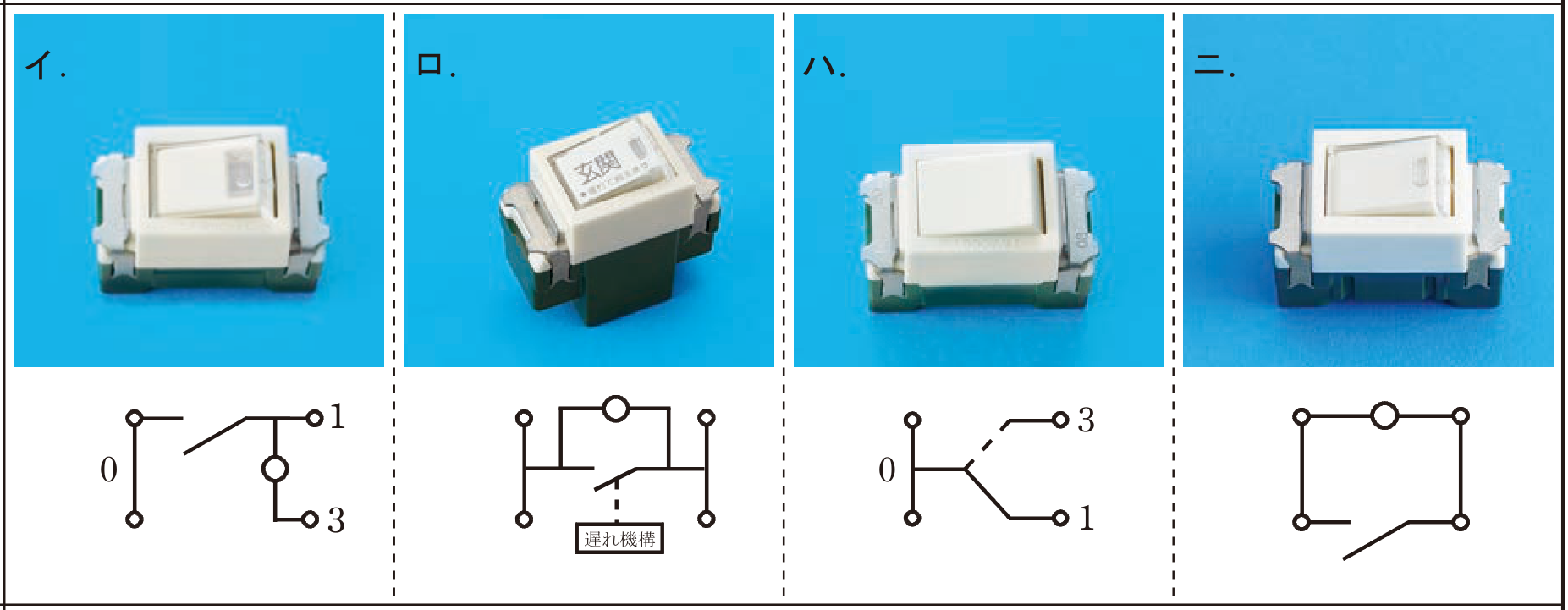

誤り。 写真は『確認表示灯内蔵スイッチ』です(図記号は●L)。 1階便所の中にあり、換気扇(記号ス)のスイッチとして使用されています。 [正しい]。 写真は『遅延スイッチ』です(図記号は●D)。 この配線図では使用されていません。 誤り。 写真は『3路スイッチ』です(図記号は●3)。 1階および2階の階段部分にあり、階段の電灯(記号サ)と2階廊下のダウンライト(記号ヌ)のスイッチとして使用されています。 誤り。 写真は『位置表示灯内蔵スイッチ』です(図記号は●H)。 1階玄関にあり、玄関の壁付電灯(記号ク)のスイッチとして使用されています。 したがって正解は[ロ]です。
