2022年度 上期 午前 第二種電気工事士 学科試験 問40

解説

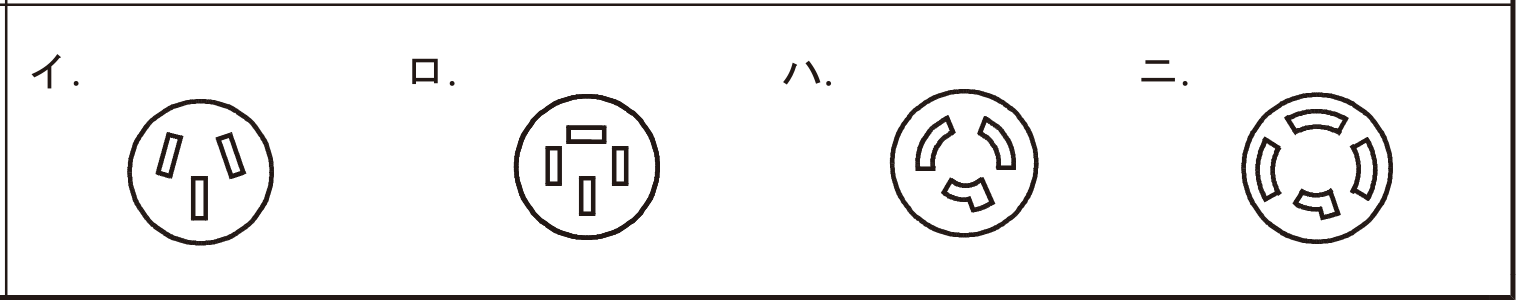

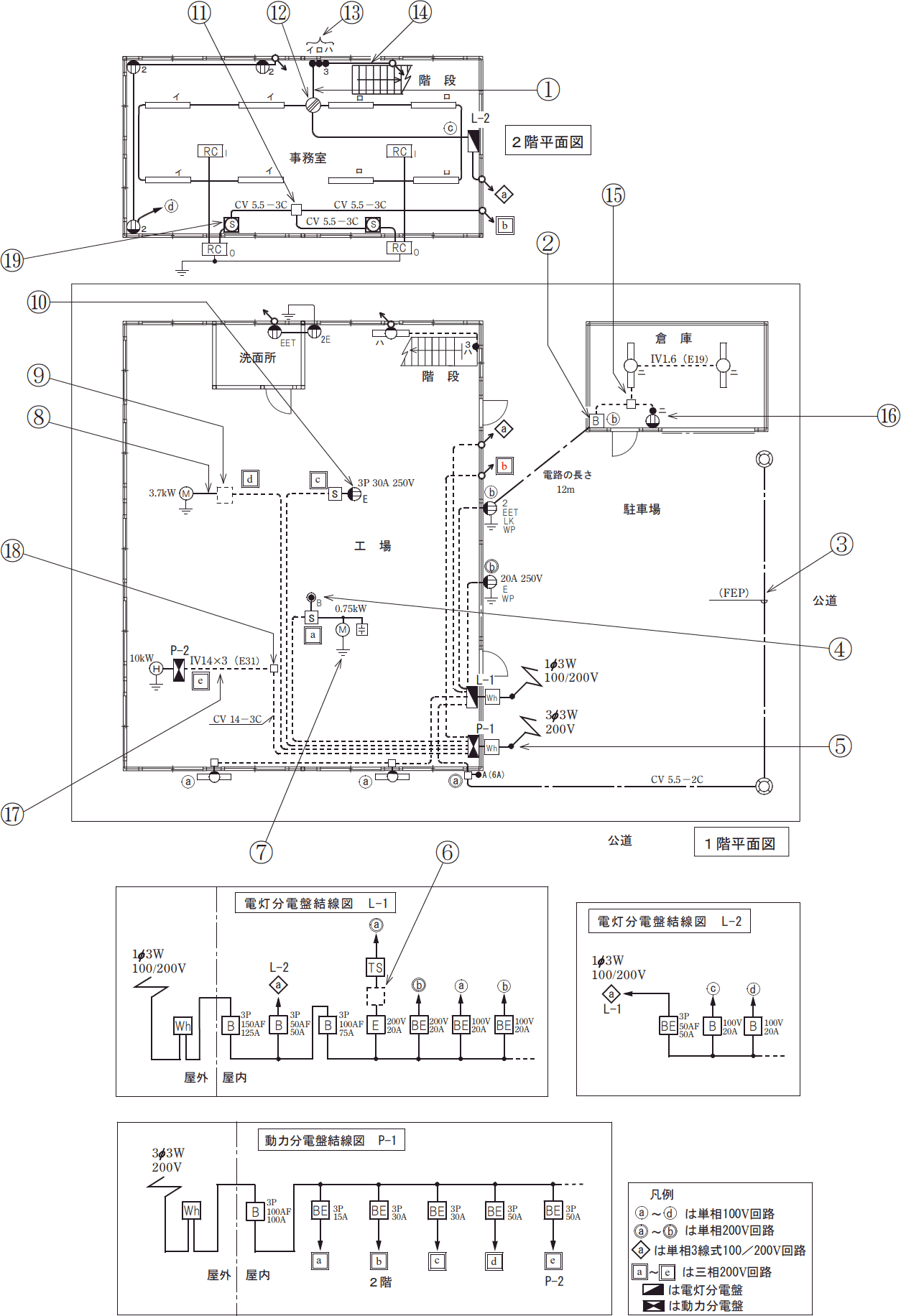

コンセントの傍記表示は、15A、125V、1口、2極であれば記載なし、それ以外の場合には定格電流、定格電圧、口数、極数がそれぞれ傍記されます。 主なコンセントの刃受けの形状の一覧は下表のとおりです。 接地極付の刃受けにはが付きます。 ⑩のコンセントは、三相250V・30A・接地極付です。 三相で接地極付きの場合、コンセントの穴は4つになります。 また、刃受けが曲線になるのはLK(抜け止め型)やT(引掛型)に限られます。 したがって穴が4つ、直線の刃受けである[ロ]が正解です。 誤り。 三相250V・30A以下のコンセントです。 [正しい]。 三相250V・30A以下・接地極付のコンセントです。 誤り。 三相250V・20A以下の引掛型コンセントです。 誤り。 三相250V・20A以下・接地極付の引掛型コンセントです。
