2022年度 上期 午前 第二種電気工事士 学科試験 問37

解説

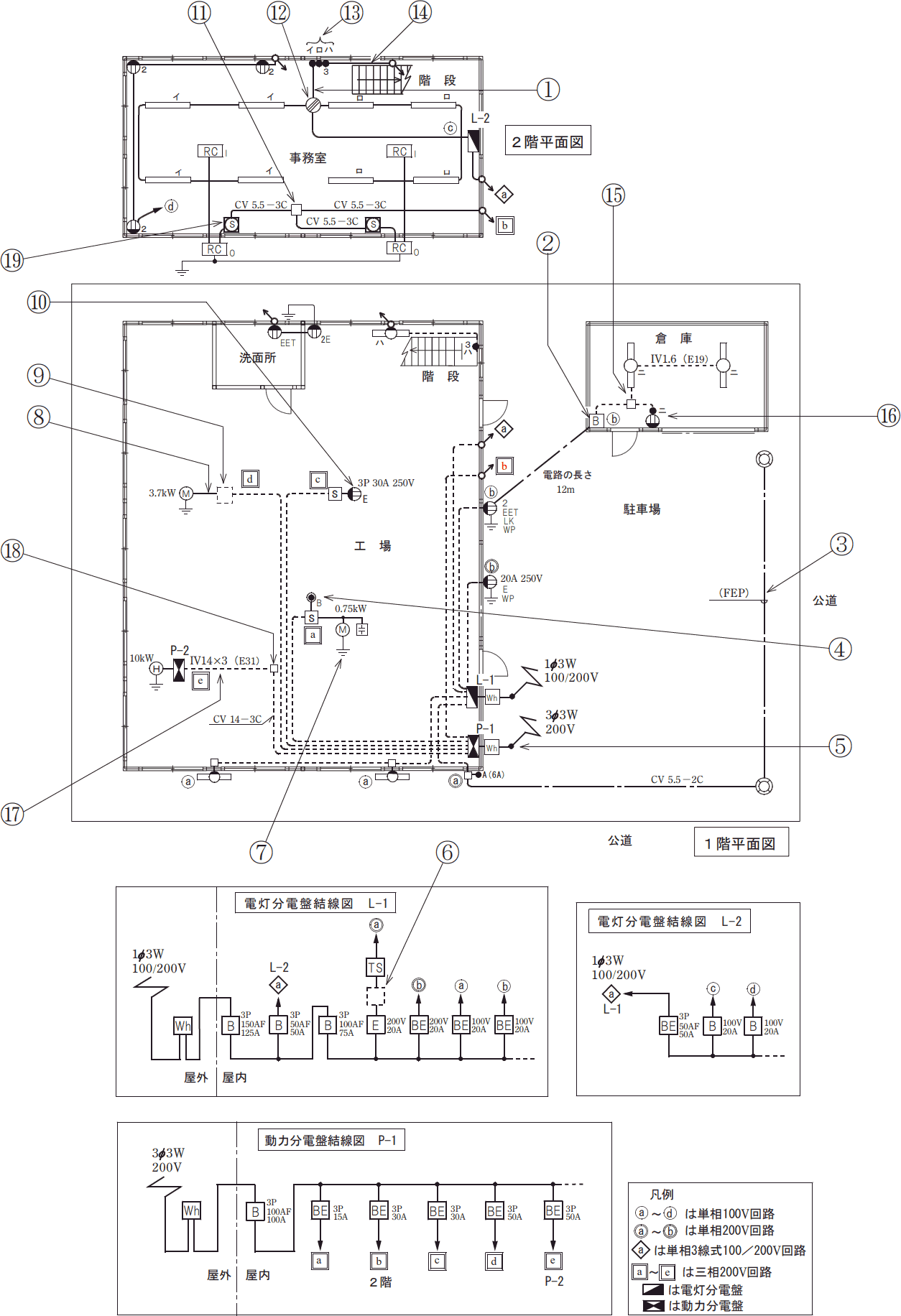

施設する接地工事と接地抵抗の最大値は、以下の表を暗記しておけば簡単に解くことができます。 A種とB種は高圧向けで電工二種の範囲外なので省略しています。 ⑦の指す配線aが接続されている分電盤P-1を見ると、受電点に「3Φ3W 200V」と記載があるので、三相3線式200Vの回路ということがわかります。 分電盤には300V以下の電源しか入ってこないため、接地はD種接地工事となります。 分電盤を見ると幹線からの分岐回路に漏電遮断器[BE]が設置されているため、接地抵抗値は500［Ω］以下にするのが適切です。 そして、D種接地工事の接地線には直径1.6mm以上の軟銅線を使用します。 したがって正しい組合せは[ハ]です。
