2022年度 上期 午前 第二種電気工事士 学科試験 問36

解説

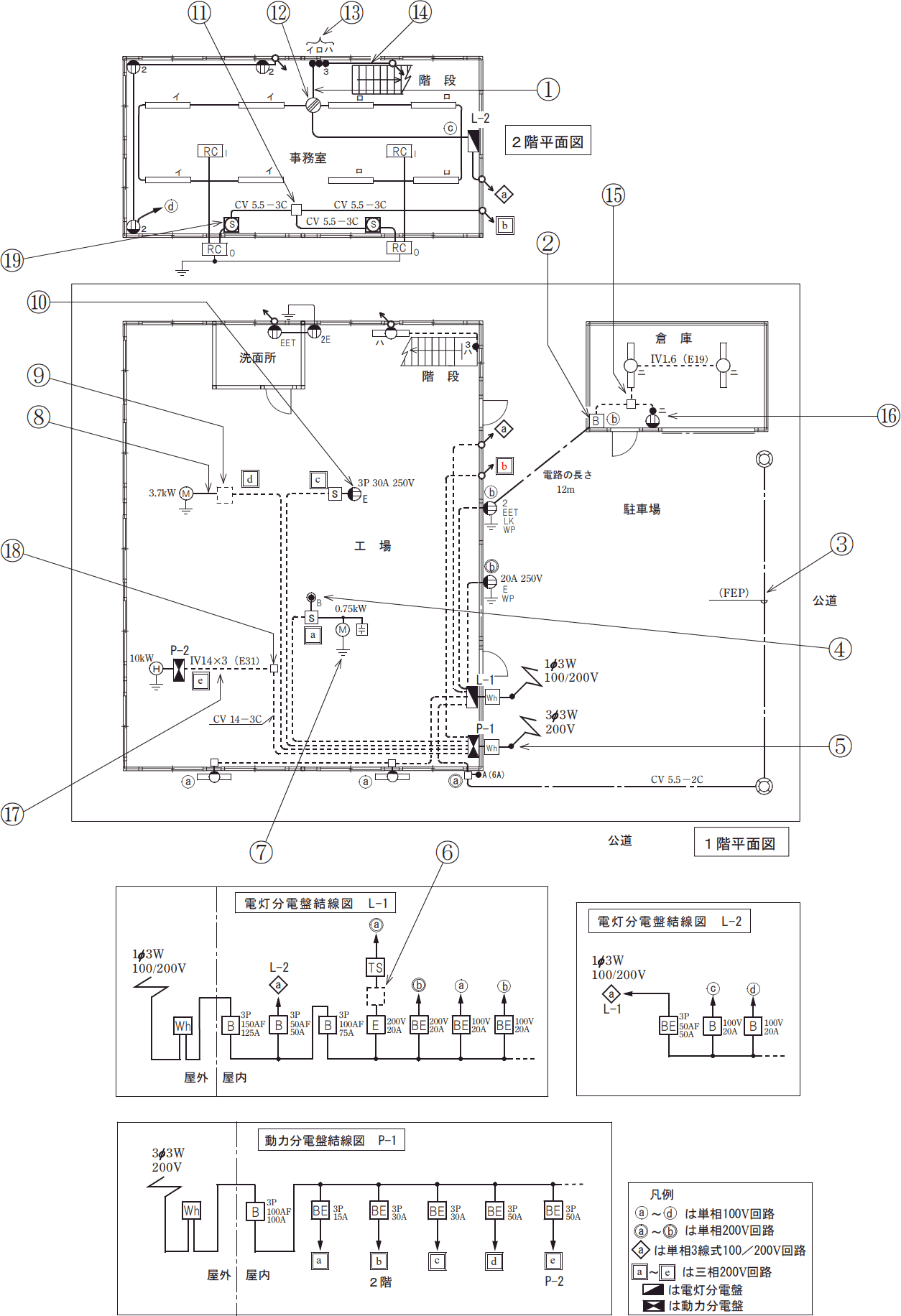

分岐回路の配線には、分岐部分の過負荷電流と短絡電流から保護するために、電圧線の各極につき1つの過電流遮断器（過電流引外し素子またはヒューズ）を施設しなければなりません。 単相100V回路 1つ単相200V回路 2つ三相200V回路 3つ⑥の指す配線はⓐにつながっています。 配線図右下の凡例にⓐ～ⓑは単相200V回路とあるように、ⓐは単相3線式の電圧線2本を使って200Vを実現する分岐回路です。 このため過電流遮断器が少なくとも2つ必要です。 したがって、施設してはならないのは1素子である[ニ]となります。
