正答4
解説
誤り。

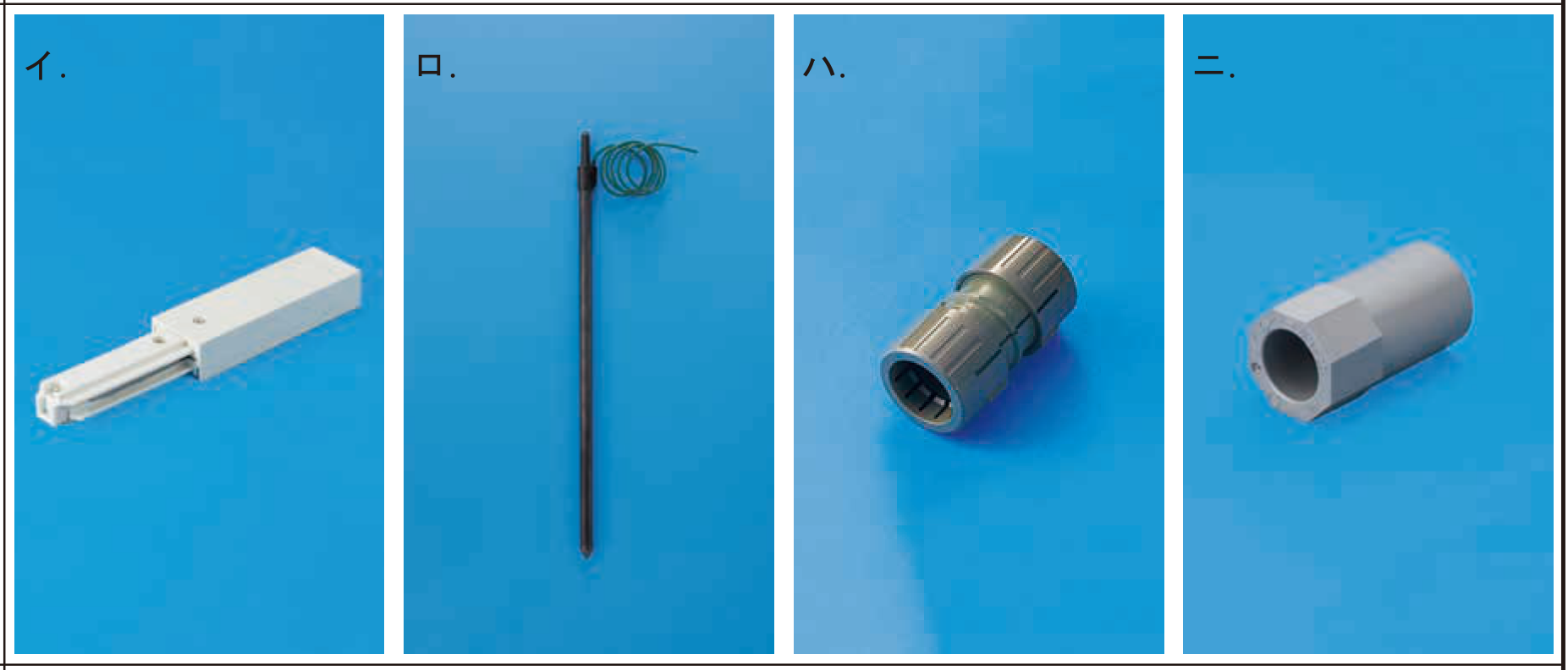

写真は『フィードインキャップ』です。
ライティングダクトの端に取り付けて、レールに電源を引き込む場合に使用する器具です。

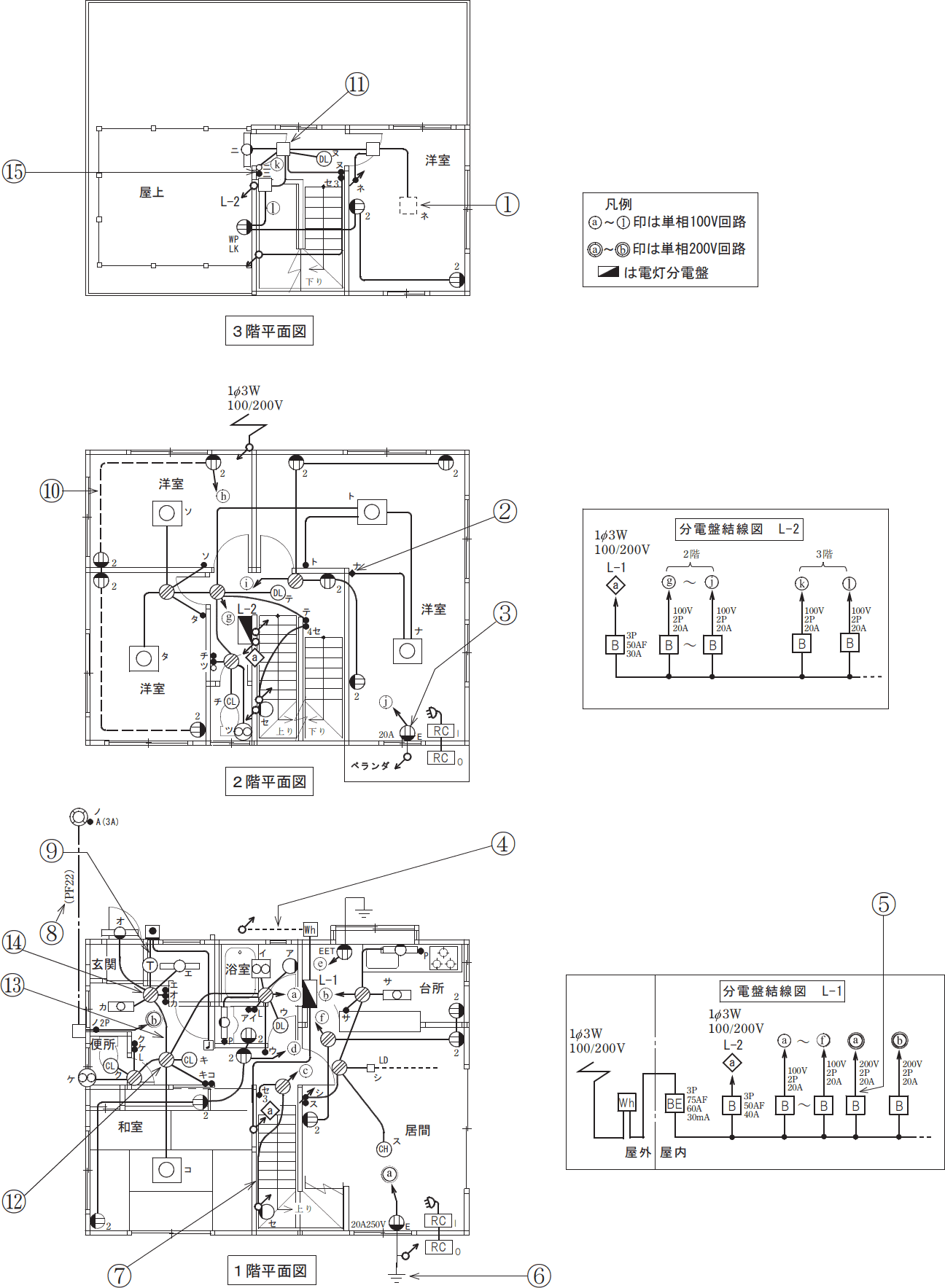

1階のライティングダクト(LD)の施設で使用します。
誤り。
写真は『接地棒』です。
電気設備の接地(アース)を行うために地中に埋め込む金属製の棒です。
⑥部分の接地工事で使用します。
誤り。
写真は『合成樹脂可とう電線管(PF管)用カップリング』です。
地中配線部分には(PF22)とあり合成樹脂可とう電線管が施設されることがわかります。
ここでの電線管相互の接続使用します。
[正しい]。
写真は『2号コネクタ』です。
硬質塩化ビニル電線管をボックスに接続する際に使用しますが、配線図では硬質塩化ビニル電線管(VE管)は使用されていないので誤りです。
したがって正解は[ニ]です。
