2022年度 下期 午後 第二種電気工事士 学科試験 問48

解説

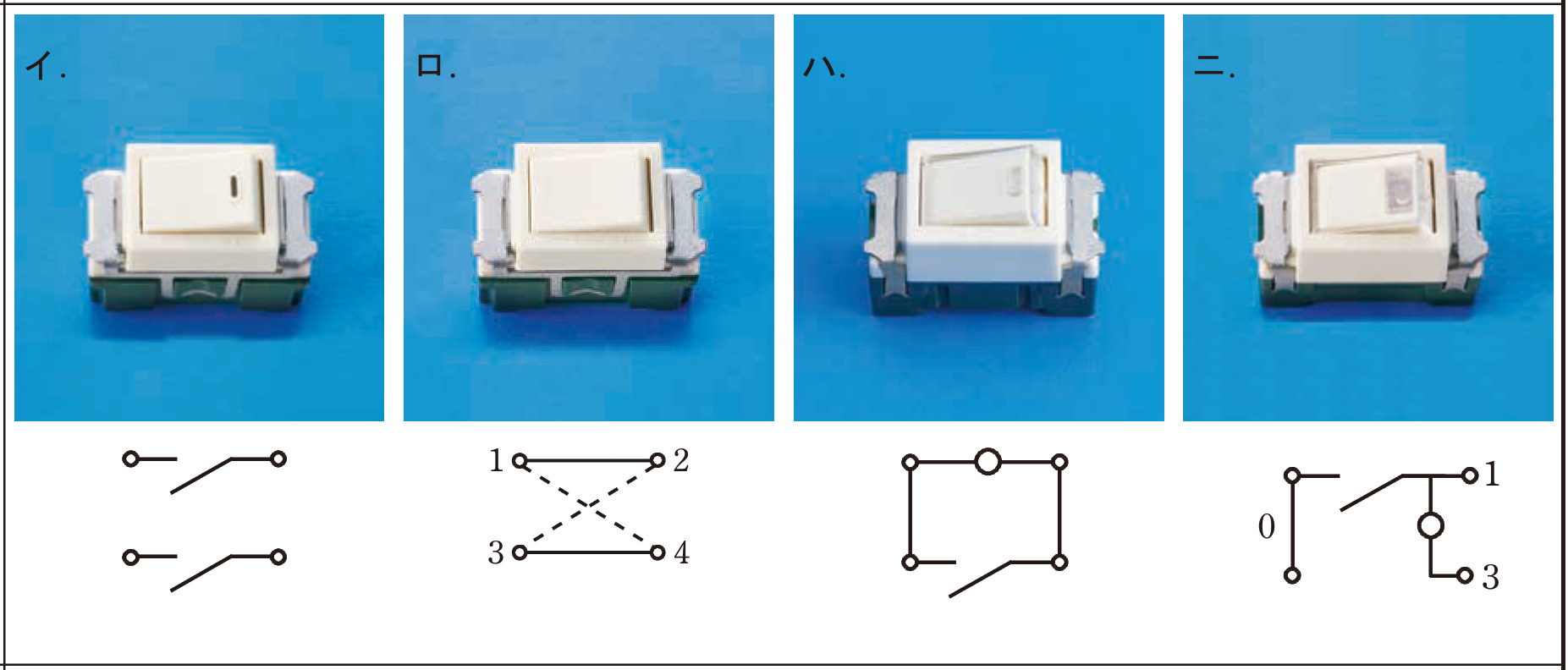

誤り。 写真は『2極スイッチ』です(図記号は●2P)。 1階便所の近くにあり、屋外灯(記号ノ)のスイッチとして使用されています。 誤り。 写真は『4路スイッチ』です(図記号は●4)。 2階の階段にあり、階段の電灯(記号セ)を1～3階の3か所でON/OFFできるようにするために使用されています。 [正しい]。 写真は『位置表示灯内蔵スイッチ』です(図記号は●H)。 この配線図では使用されていません。 誤り。 写真は『確認表示灯内蔵スイッチ』です(図記号は●L)。 便所の入口にあり、換気扇(記号ケ)のスイッチとして使用されています。 したがって正解は[ハ]です。
