2022年度 下期 午後 第二種電気工事士 学科試験 問36

解説

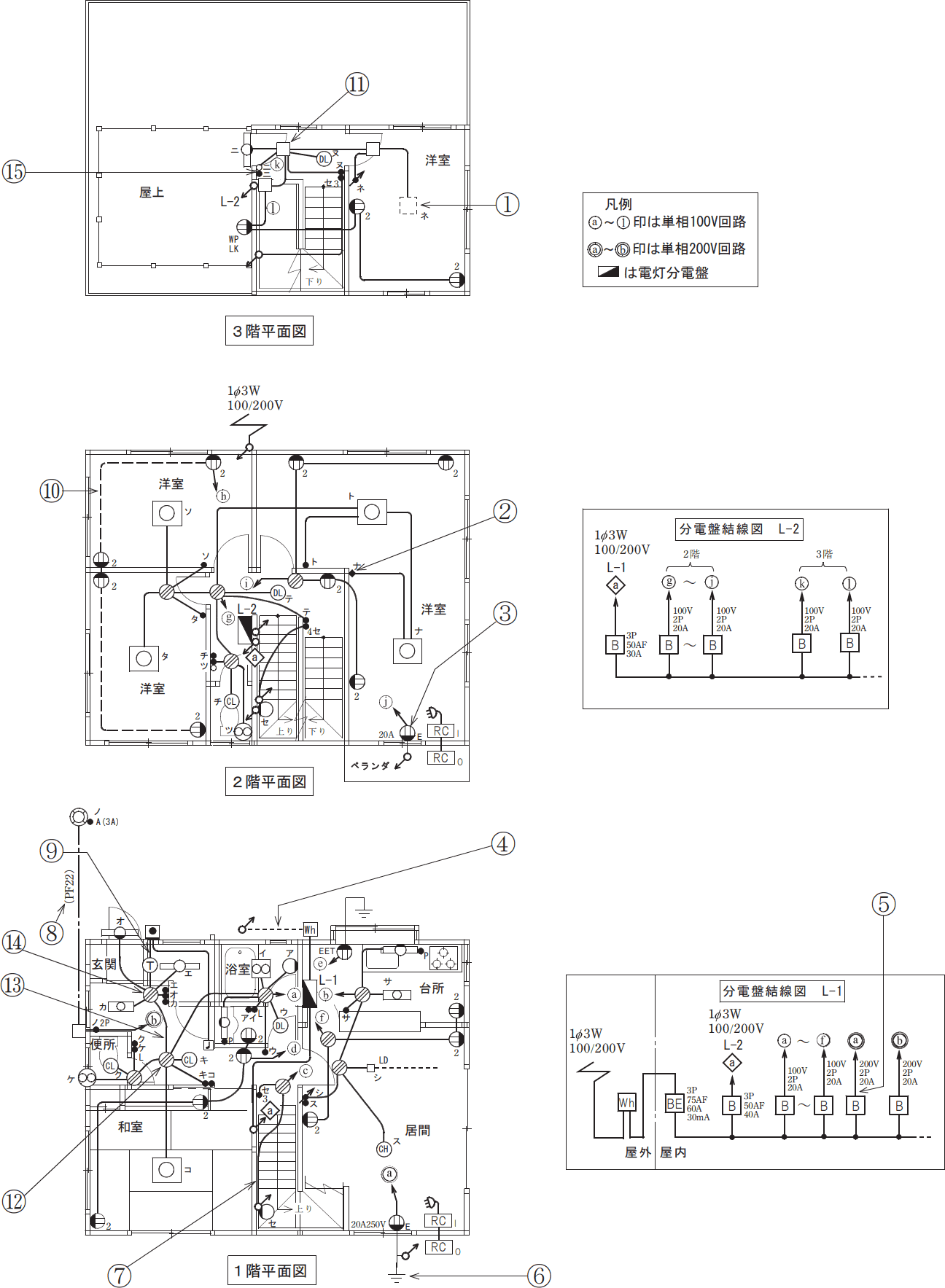

施設する接地工事と接地抵抗の最大値は、以下の表を暗記しておけば簡単に解くことができます。 A種とB種は高圧向けで電工二種の範囲外なので省略しています。 ⑥の指す配線ⓐが接続されている分電盤L-1を見ると、受電点に「1Φ3W 100/200V」と記載があるので、単相3線式100/200Vの回路ということがわかります。 分電盤には300V以下の電源しか入ってこないため、接地はD種接地工事となります。 分電盤を見ると幹線に漏電遮断器[BE]が設置されているため、接地抵抗値は500［Ω］以下にするのが適切です。 したがって正しい組合せは[ニ]です。
