2021年度 上期 午後 第二種電気工事士 学科試験 問43

解説

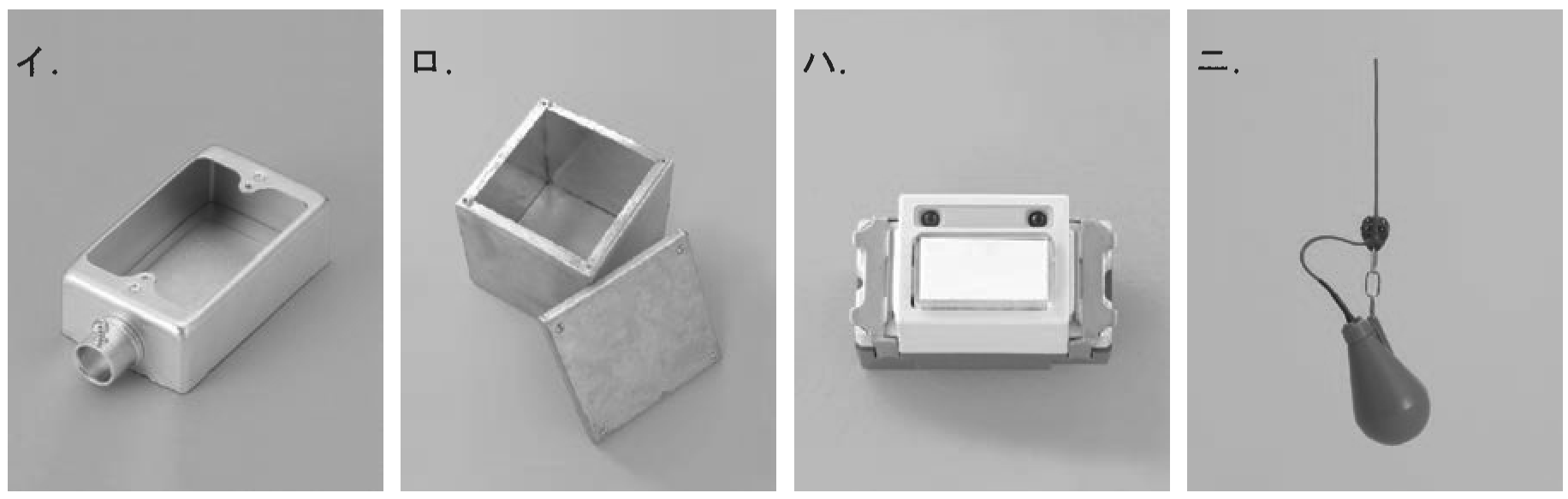

誤り。 写真は『露出型スイッチボックス』です。 ポンプ室内は露出配線となっており、スイッチとコンセントがあります。 この部分の施設に使用されます。 誤り。 写真は『プルボックス』です(図記号は)。 2カ所に使用されています。 [正しい]。 写真は『リモコンスイッチ』です(図記号は●R)。 ポンプ室内では使用されていません。 なお、1階の管理室にはリモコンセレクタスイッチがあることが確認できます。 誤り。 写真は『フロートスイッチ』です(図記号は)。 図記号は1カ所に使用されています。 したがって使用されないものは[ニ]です。
