2021年度 上期 午後 第二種電気工事士 学科試験 問37

解説

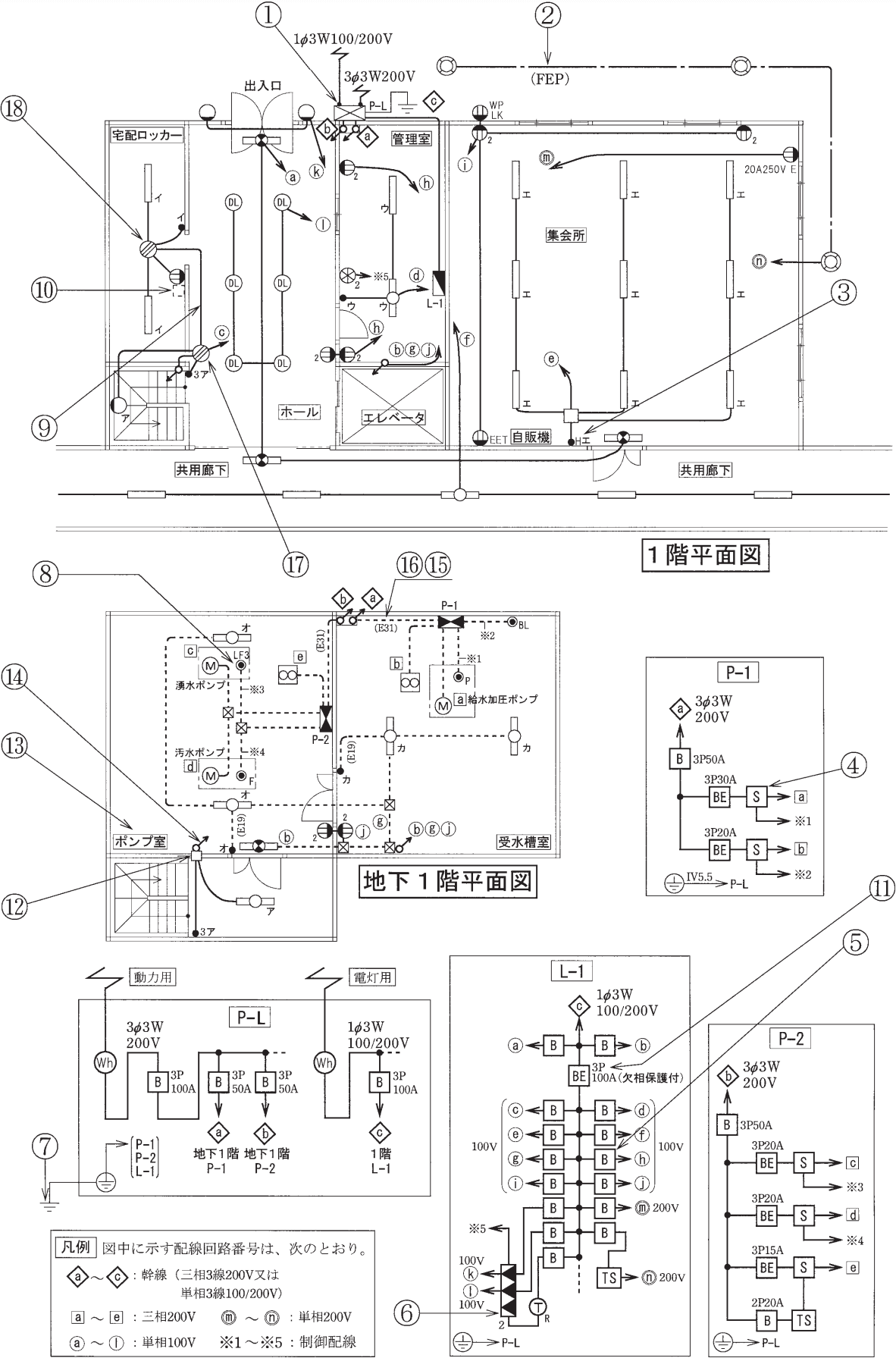

施設する接地工事と接地抵抗の最大値は、以下の表を暗記しておけば簡単に解くことができます。 A種とB種は高圧向けで電工二種の範囲外なので省略しています。 ⑦の指す配線はP-1・P-2・L-1にそれぞれ接続されていて、各分電盤からはP-Lに接続されています。 P-Lの受電点を見ると、3Φ3W 200Vと1Φ3W 100/200Vと記載があります。 分電盤には300V以下の電源しか入ってこないため、接地はD種接地工事となります。 P-Lの配線を見ると幹線及び分岐回路に漏電遮断器[BE]がなく、問題文には「引込線の電源側には地絡遮断装置は設置されていない」とあるため、D種接地工事の原則どおり、接地抵抗値は100［Ω］以下にしなければなりません。 したがって[ロ]が適切です。
