2021年度 上期 午後 第二種電気工事士 学科試験 問36

解説

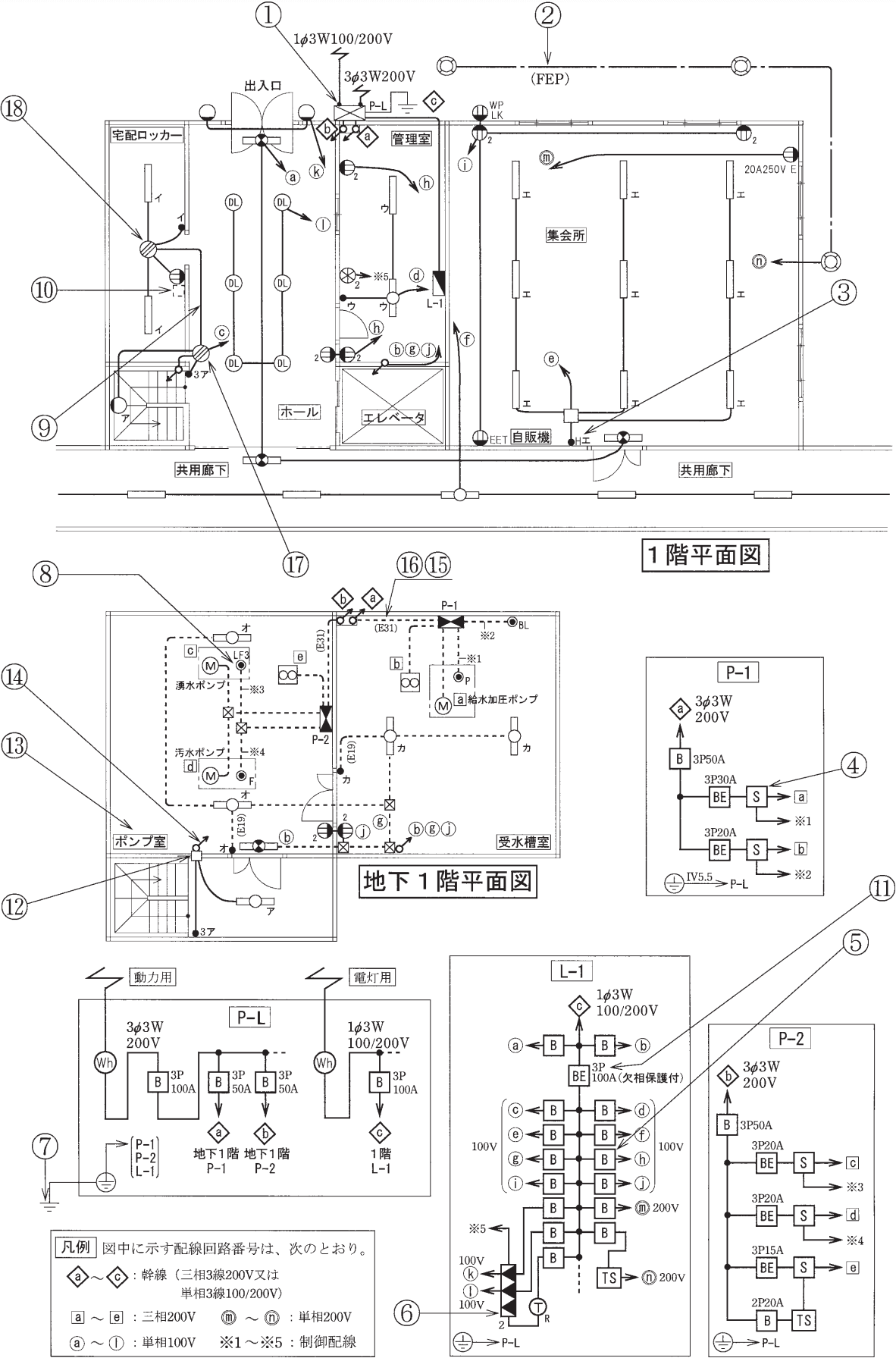

リモコンリレーリモコン(セレクタ)スイッチと組み合わせて遠隔操作で配線を切り替える装置。 右下にリレー数を傍記するリモコンセレクタスイッチ遠隔操作で複数の配線を切り替える複数のスイッチを1か所にまとめたもの。 右下に点滅回路数を傍記する火災表示灯火災発生時に視認性の高い光で警告を表示する安全灯漏電警報器漏電が発生した場合に警報をならす装置⑥の図記号はなのでリモコンリレー(リレー数2)が正解です。
