2021年度 上期 午前 第二種電気工事士 学科試験 問41

解説

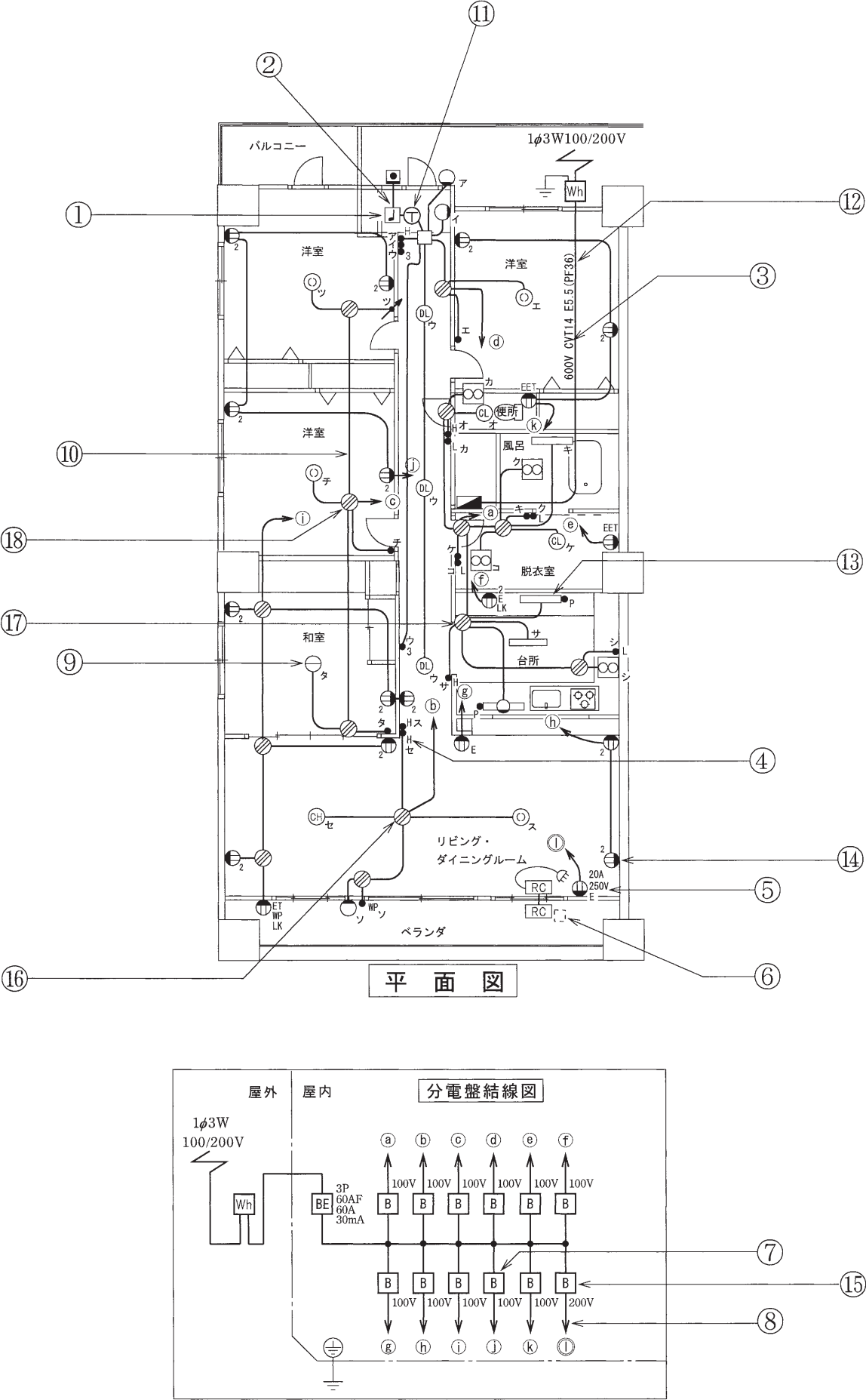

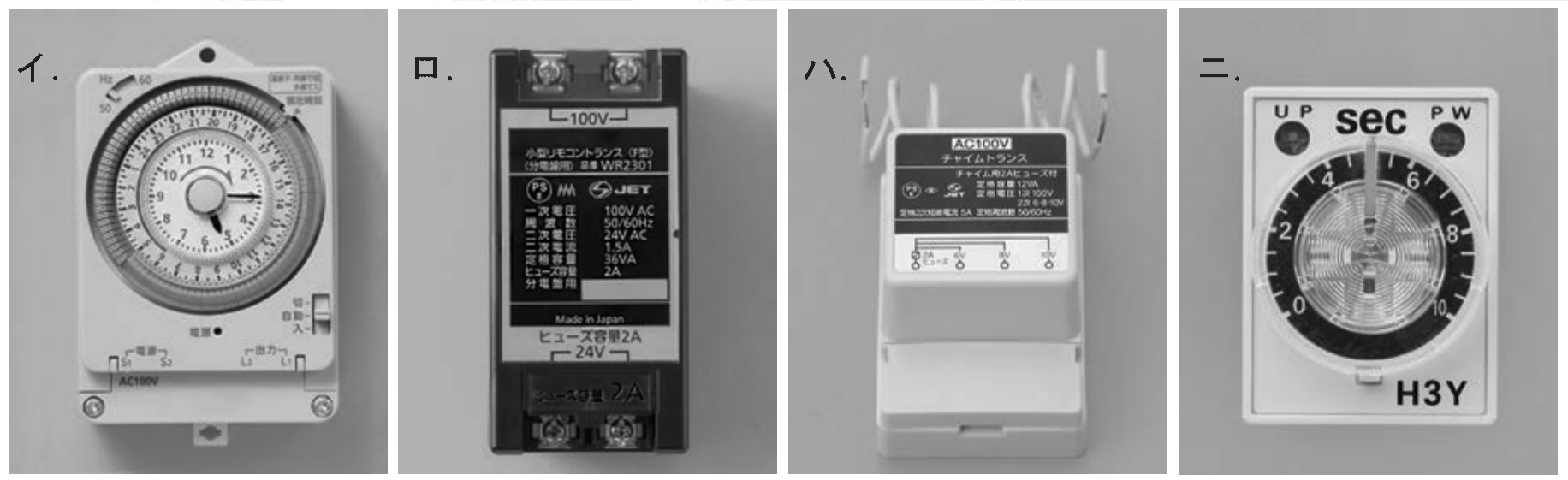

誤り。 写真は『タイムスイッチ』です(図記号は)。 24時間のうち指定した時間にスイッチをON/OFFできる装置で、時計盤のような円状の目盛りが特徴的です。 誤り。 写真は『リモコントランス』です(図記号は)。 リモコンスイッチの制御回路用に電圧を24Vに降圧する装置です。 [正しい]。 図記号は『チャイム用変圧器』を表します。 低圧の交流電源を、チャイムのために10V以下に降圧する装置です。 誤り。 写真は『タイマリレー』です。 あらかじめ設定した時間になると電気回路を開閉する信号を送る装置です。 したがって正解は[ハ]です。
