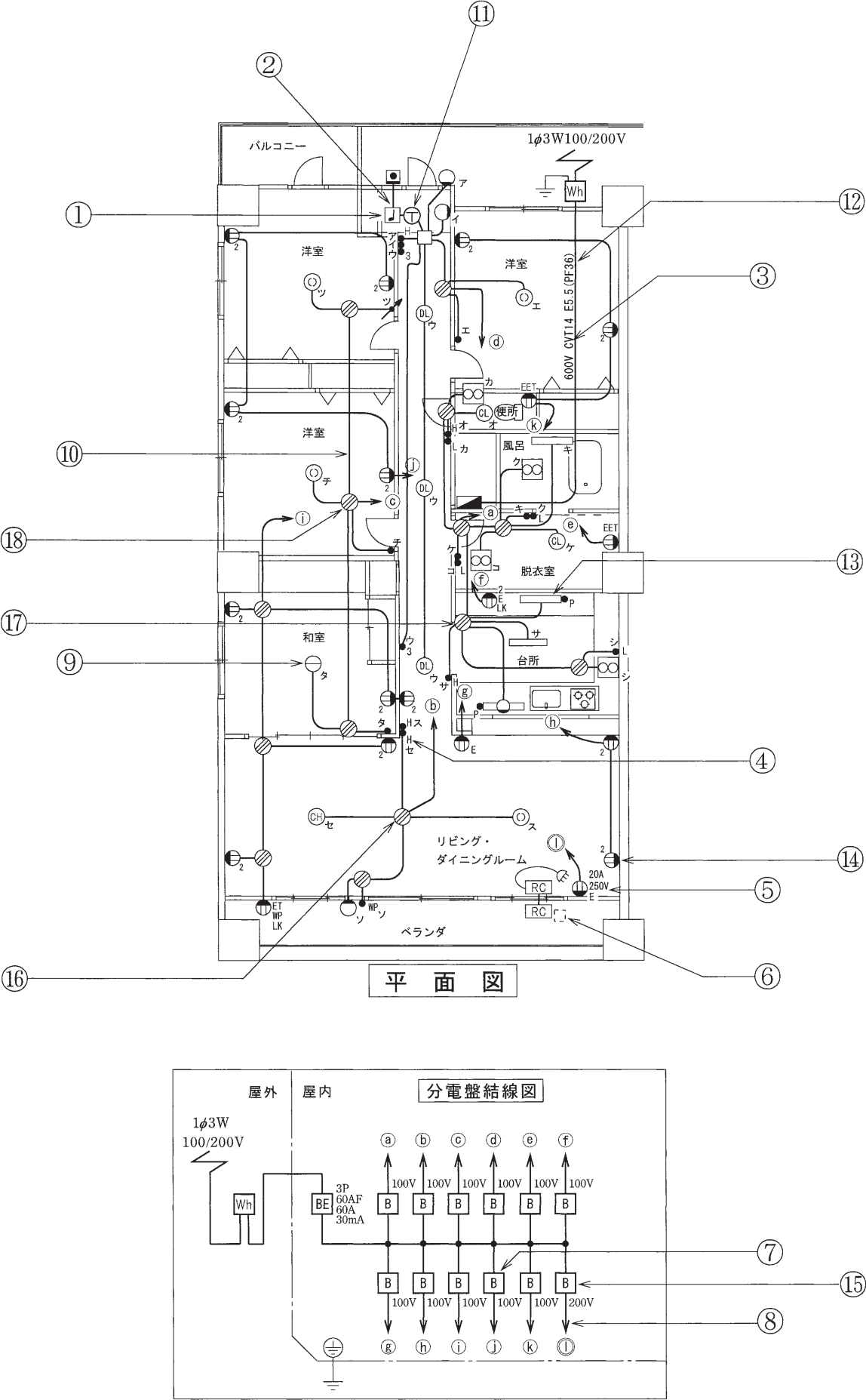

2021年度 上期 午前 第二種電気工事士 学科試験 問33

解説

誤り。 600Vビニル絶縁ビニルシースケーブル丸形はVVR(Vinyl insulated Vinyl sheathed Round)です。 [正しい]。 CVTは600V架橋ポリエチレン絶縁ビニルシースケーブル(単心3本のより線)を表します。 C＝Cross-linked(架橋)、V＝Vinyl(ビニール)、T＝Triple(3本)と関連付けて覚えましょう。 なお、2本のものはCVD(double)、4本のより線ではCVQ(quad)です。 誤り。 600Vビニル絶縁ビニルシースケーブル平形はVVF(Vinyl insulated Vinyl sheathed Flat)です。 誤り。 600V架橋ポリエチレン絶縁ビニルシースケーブルはCV(Cross-linked Vinyl)です。 単線タイプです。 したがって正しいのは[ロ]です。
