2021年度 上期 午前 第二種電気工事士 学科試験 問32

解説

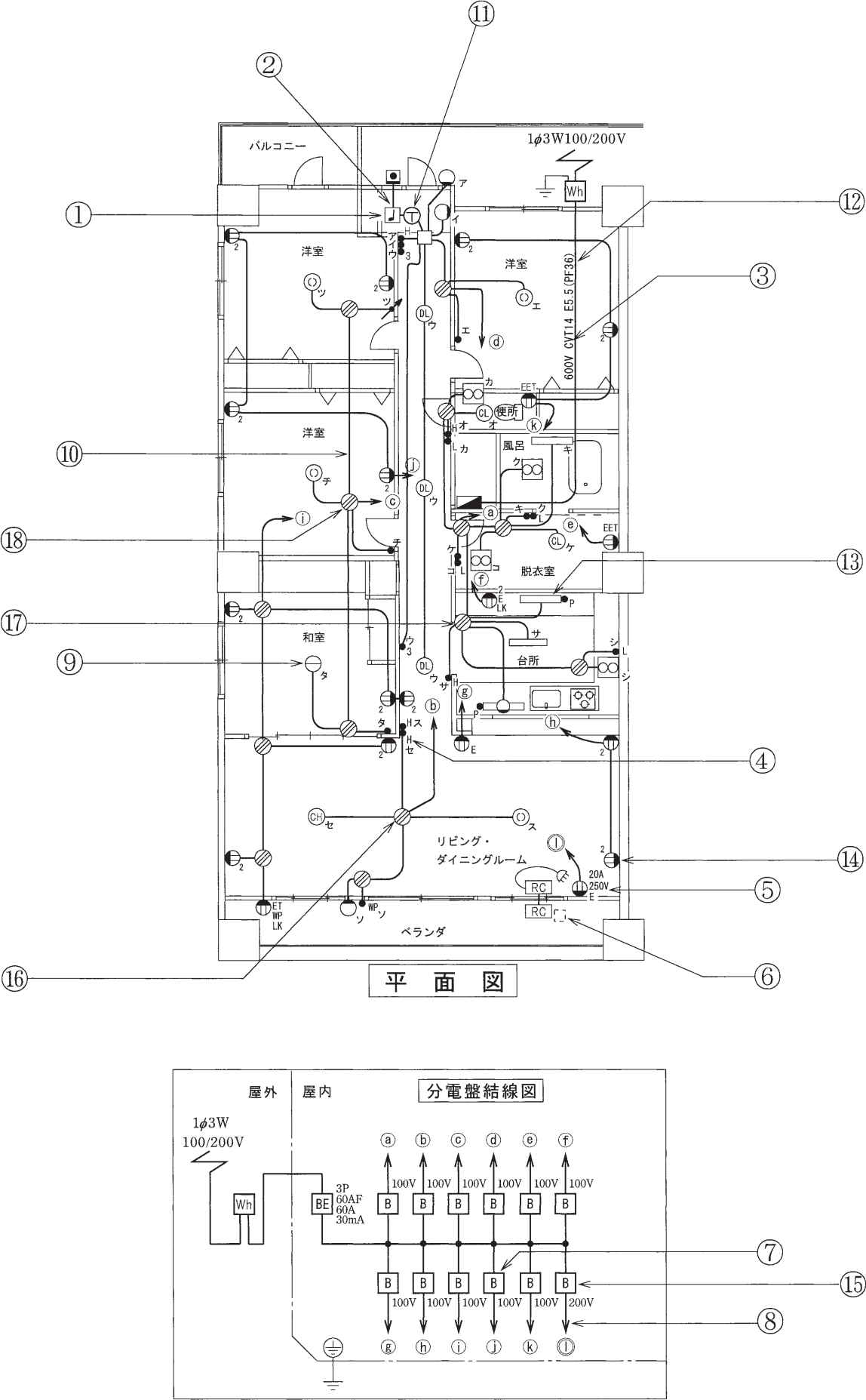

②の配線は、チャイムと押しボタンを繋ぐ配線です。 押しボタンを押している間は、チャイムが鳴り、押しボタンを離すとチャイムが止まる機能です。 小勢力回路とは、絶縁変圧器を使って電圧を60V以下に下げて使用する回路で、呼鈴、警報ベルなどの配線に使われます。 小勢力回路は、コード化ケーブルで配線し、電線には直径0.8mm以上の軟銅線を使います※。 したがって[ニ]の60［V］が正解です。 ※架空配線に限り、直径1.2mm以上の硬銅線となります。
