正答4
解説
誤り。

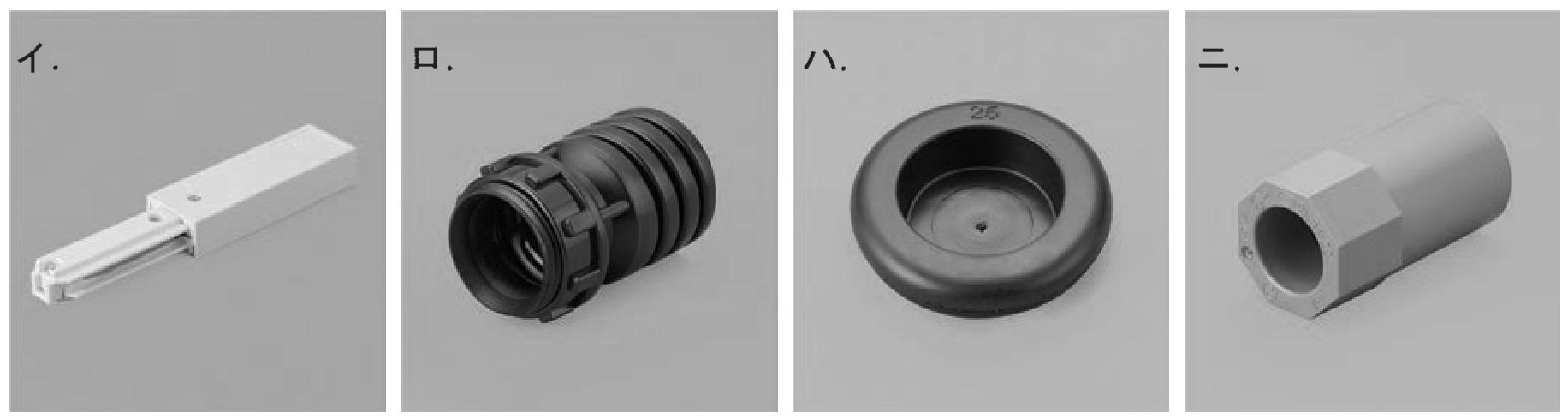

写真は『フィードインキャップ』です。
ライティングダクトの端に取り付けて、レールに電源を引き込む場合に使用する器具です。
1階のライティングダクト(LD)の施設で使用します。
誤り。
写真は『波付硬質ポリエチレン管(FEP管)用ボックスコネクタ』です。
1階玄関先の屋外灯へは地中配線となっており、ここでFEP管が使用されています。
FEP管とプルボックスの接続にこのコネクタを使用します。
誤り。
写真は『ゴムブッシング』です。
ボックスの電線挿入口に取り付け、電線やケーブルの被覆が擦れて傷つくのを防ぐための保護具です。
3階などにあるプルボックスにおいてケーブルの引入れ部に使います。
[正しい]。
写真は『2号コネクタ』です。
硬質塩化ビニル電線管をボックスに接続する際に使用しますが、配線図では硬質塩化ビニル電線管(VE管)は使用されていないので誤りです。
したがって使用されないものは[ニ]です。
