2021年度 下期 午前 第二種電気工事士 学科試験 問48

解説

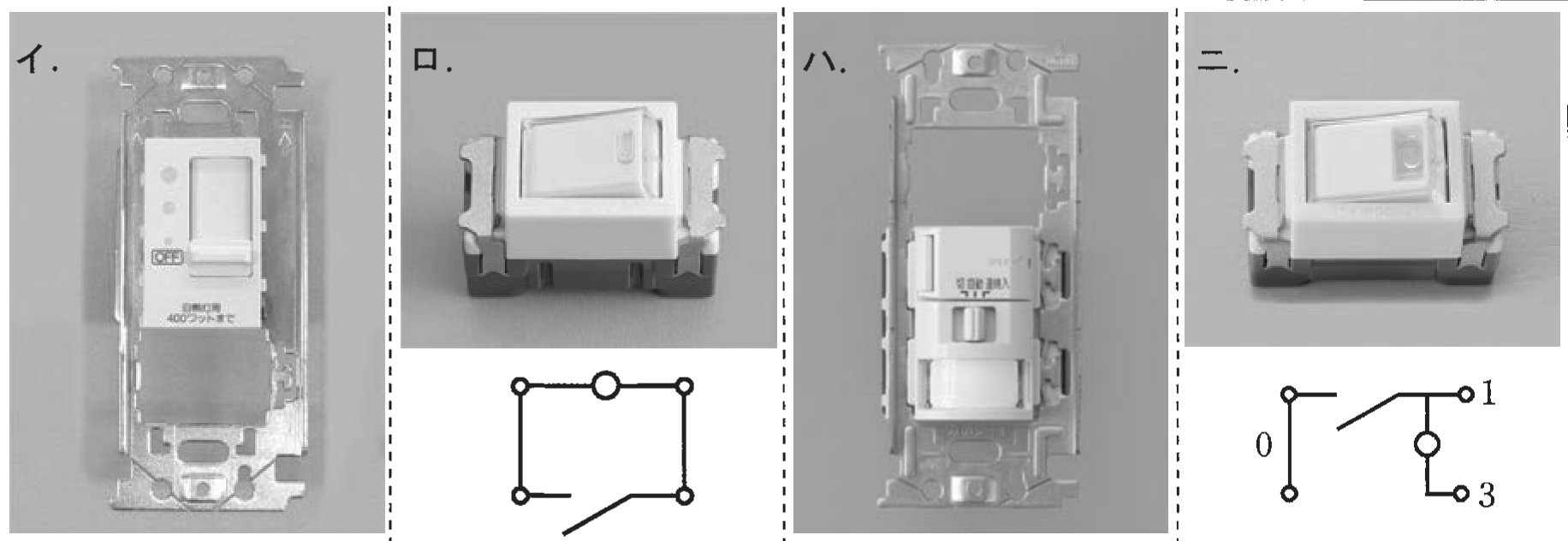

誤り。 写真は『一般形調光器』です(図記号は)。 1階居間のライティングダクト(記号シ)のスイッチとして使用されています。 [正しい]。 写真は『位置表示灯内蔵スイッチ』です(図記号は●H)。 この配線図では使用されていません。 誤り。 写真は『熱線式自動スイッチ』です(図記号は●RAS)。 1階玄関のダウンライト(記号エ)のスイッチとして使用されています。 誤り。 写真は『確認表示灯内蔵スイッチ』です(図記号は●L)。 1階便所の換気扇(記号ケ)のスイッチとして使用されています。 したがって正解は[ロ]です。
