2025年度 上期 第一種電気工事士 学科試験 問6

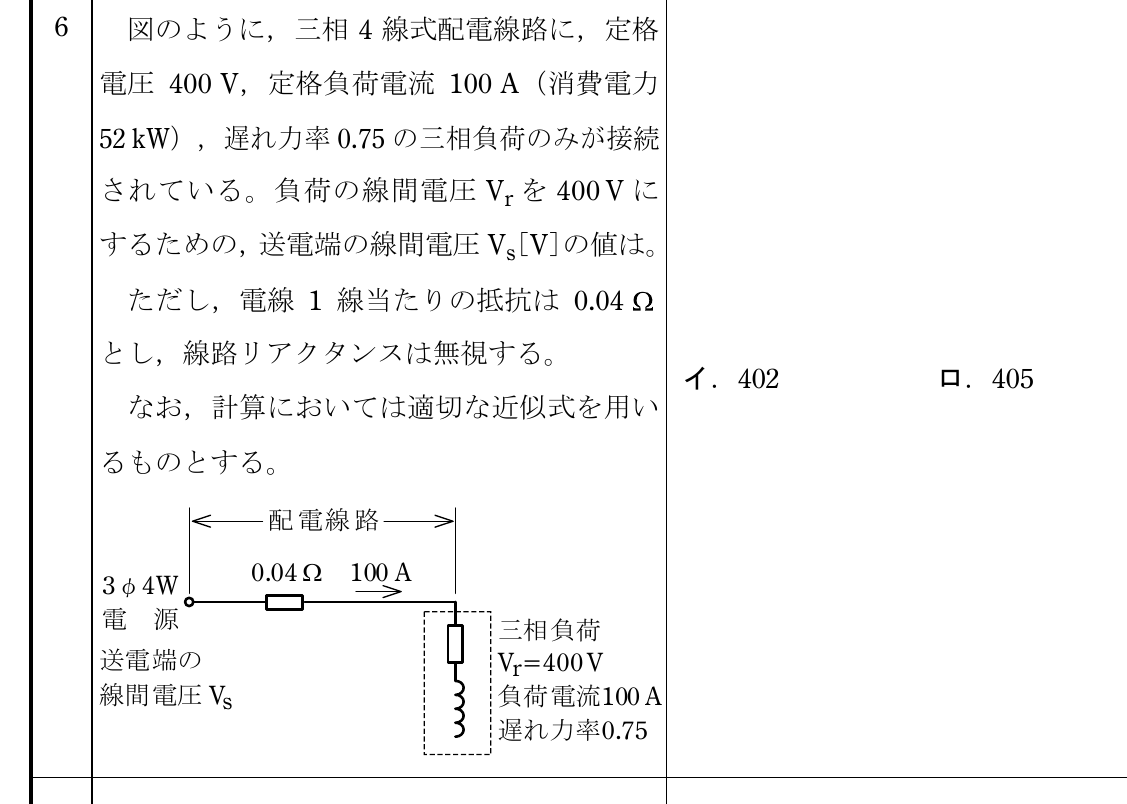

図のように，三相 4 線式配電線路に，定格電圧 400 V，定格負荷電流 100 A（消費電力 52 kW），遅れ力率 0.75 の三相負荷のみが接続されている。 負荷の線間電圧 Vr を 400 V にするための，送電端の線間電圧 Vs[V]の値は。 ただし，電線 1 線当たりの抵抗は 0.04 Ω とし，線路リアクタンスは無視する。 なお，計算においては適切な近似式を用いるものとする。
正答2
図のように，三相 4 線式配電線路に，定格電圧 400 V，定格負荷電流 100 A（消費電力 52 kW），遅れ力率 0.75 の三相負荷のみが接続されている。 負荷の線間電圧 Vr を 400 V にするための，送電端の線間電圧 Vs[V]の値は。 ただし，電線 1 線当たりの抵抗は 0.04 Ω とし，線路リアクタンスは無視する。 なお，計算においては適切な近似式を用いるものとする。
