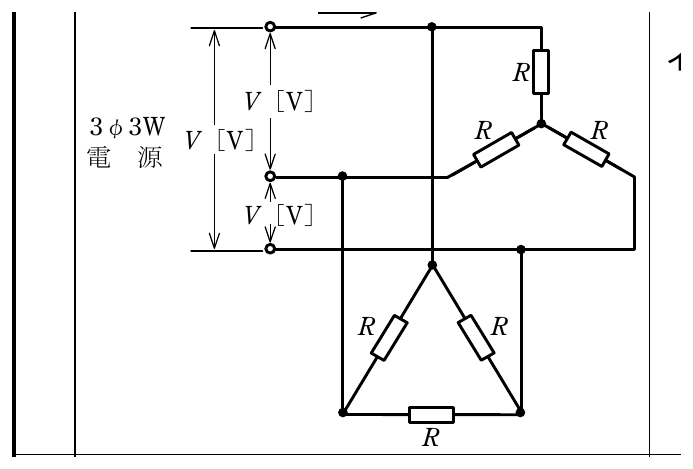

ホーム › 第一種電気工事士 学科試験 › 2025年度 上期 › 問52025年度 上期 第一種電気工事士 学科試験 問5電気の基礎理論2025年☆ ブックマーク図のように，線間電圧 V [V]の三相交流電源から，Y 結線の抵抗負荷とΔ結線の抵抗負荷に電力を供給している電路がある。 図中の抵抗 R がすべて R [Ω]であるとき，図中の電路の線電流 I [A]を示す式は。V/R(1/√3 + 1)V/R(1/2 + √3)V/R(1/√3 + √3)V/R(2 + 1/√3)購入状況を確認しています…正答3解説Y結線負荷の相電圧は V/√3 なので線電流は V/(√3R)、Δ結線負荷の相電流は V/R で線電流は √3·V/R。 両負荷が並列接続なので合成すると I = V/R(1/√3 + √3) となる。← 問4問6 →まとめて解く2025年度 上期を通しで解く（50問）→この回の他の問題2025年度 上期 第一種電気工事士 学科試験 の全50問を見る →
