2025年度 上期 第一種電気工事士 学科試験 問7

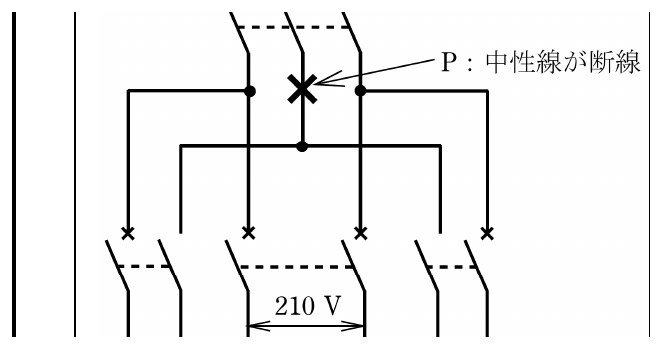

図のような単相 3 線式電路(電源電圧 210 / 105 V)において，抵抗負荷 A(50 Ω)，B(50 Ω)， C(25 Ω)を使用中に，図中の×印の P 点で中性線が断線した。 断線後に抵抗負荷 A に加わる電圧[V]の値は。 ただし，どの配線用遮断器も動作しなかったとする。
正答3
図のような単相 3 線式電路(電源電圧 210 / 105 V)において，抵抗負荷 A(50 Ω)，B(50 Ω)， C(25 Ω)を使用中に，図中の×印の P 点で中性線が断線した。 断線後に抵抗負荷 A に加わる電圧[V]の値は。 ただし，どの配線用遮断器も動作しなかったとする。
