正答3
解説
正解は「ハ．」です。
この問題は、変圧器の上位の開閉器についてです。

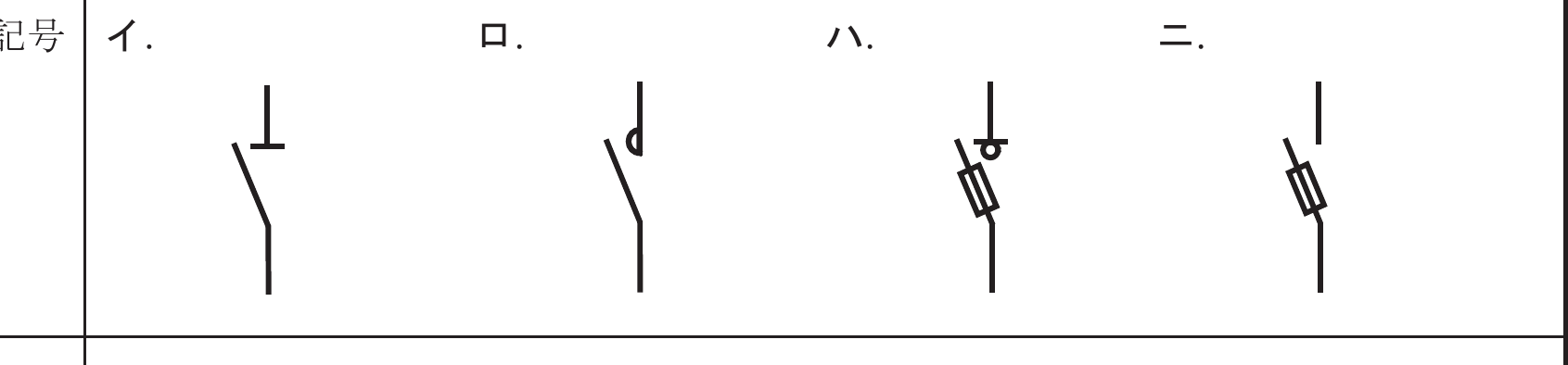

答えの中で、変圧器の上位に適切な開閉器は「ハ．高圧交流負荷開閉器(LBS)」か「二．高圧カットアウト(PC)」です。
他の「イ．断路器(DS)」と「ロ．高圧真空電磁接触器(VMC)」は、変圧器用の開閉器としては不適切です。
「ハ．高圧交流負荷開閉器(LBS)」か「二．高圧カットアウト(PC)」のどちらを使用するかを分けるポイントは変圧器の容量です。
高圧カットアウト(PC)を変圧器に使用する場合は、変圧器の容量が300kVA以下となっています。
今回の問題では、変圧器は500kVAなので高圧カットアウト(PC)では不適切です。
高圧交流負荷開閉器(LBS)であれば容量の制限はありません。
よって答えは「ハ．」となります。
