2024年度 下期 学科 第一種電気工事士 学科試験 問47

解説

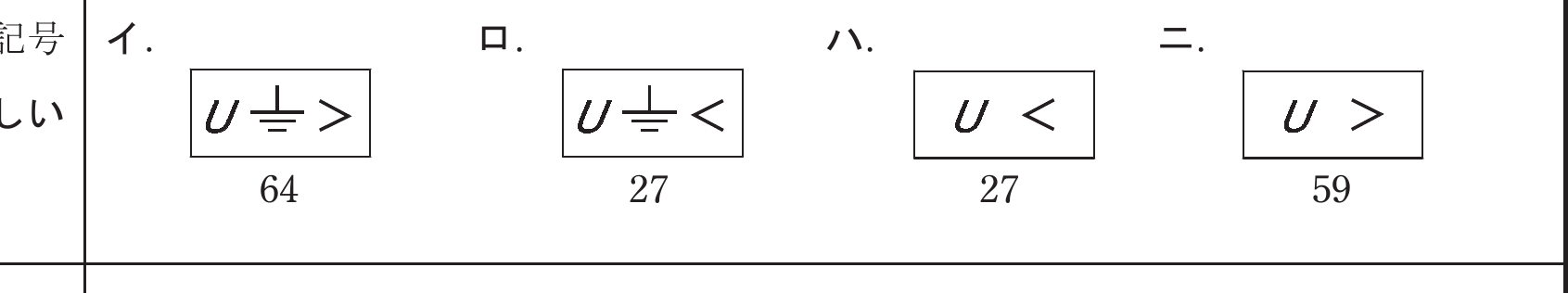

正解は「ハ．」です。 この問題のポイントは、保護継電器の図記号と制御器具番号についてです。 ⑦に設置される機器は不足電圧継電器です。 これは右側に非常用発電機があることから推察できます。 不足電圧継電器で商用回路の停電を検知して、非常用発電機の起動およびMC-DTの切替の信号を出します。 そして不足電圧継電器を表す図記号は「ハ．」です。 また制御器具番号は27です。 図記号を見ると電圧を表すUに不等号がついています。 素直に読むと電圧が小さいと読めます。 よって不足電圧継電器となります。 ちなみに不等号が逆ならば、電圧が大きいで過電圧継電器（59）となります。 制御器具番号も代表的なものは覚えておきましょう。
