2024年度 下期 学科 第一種電気工事士 学科試験 問45

解説

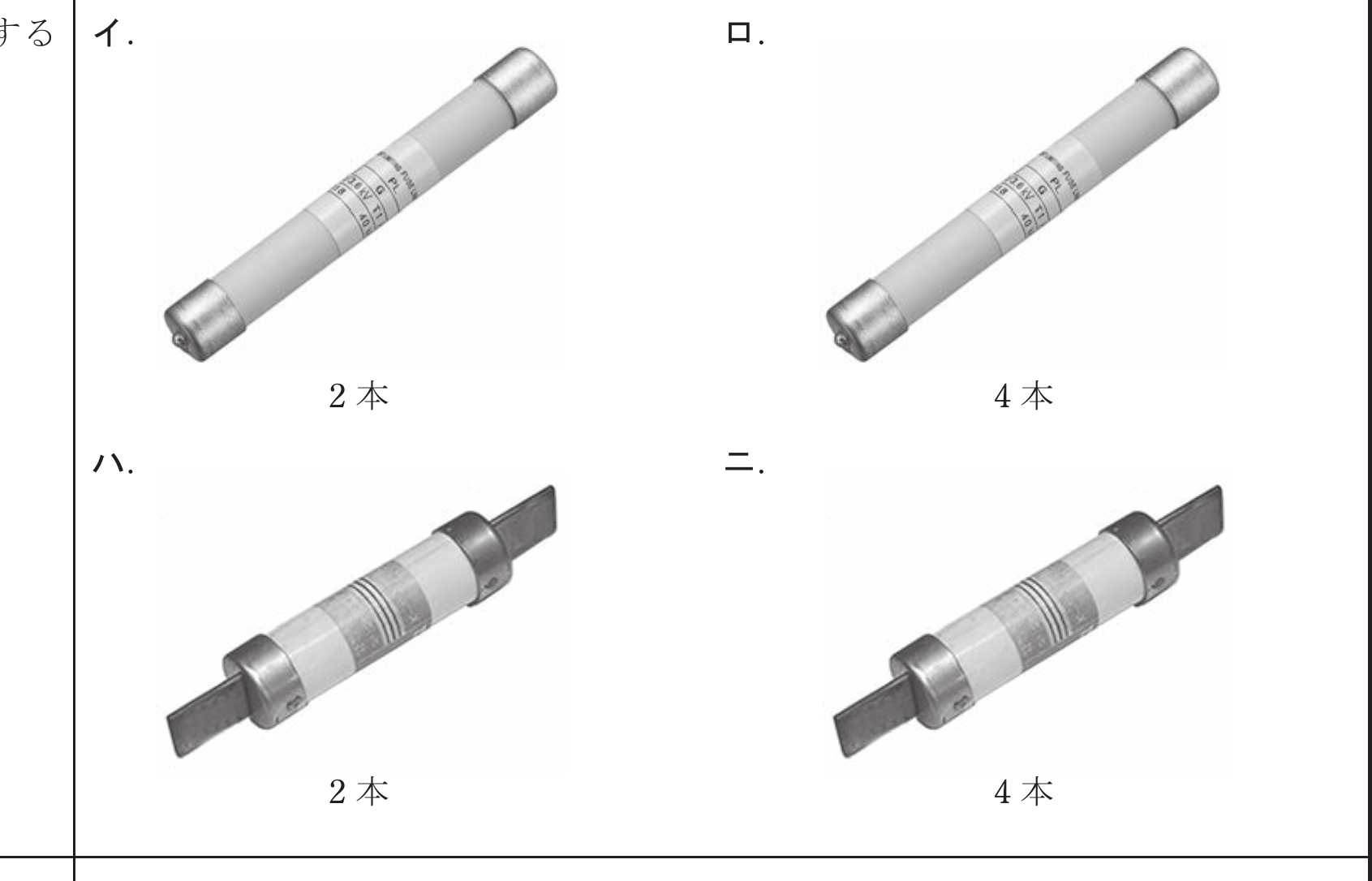

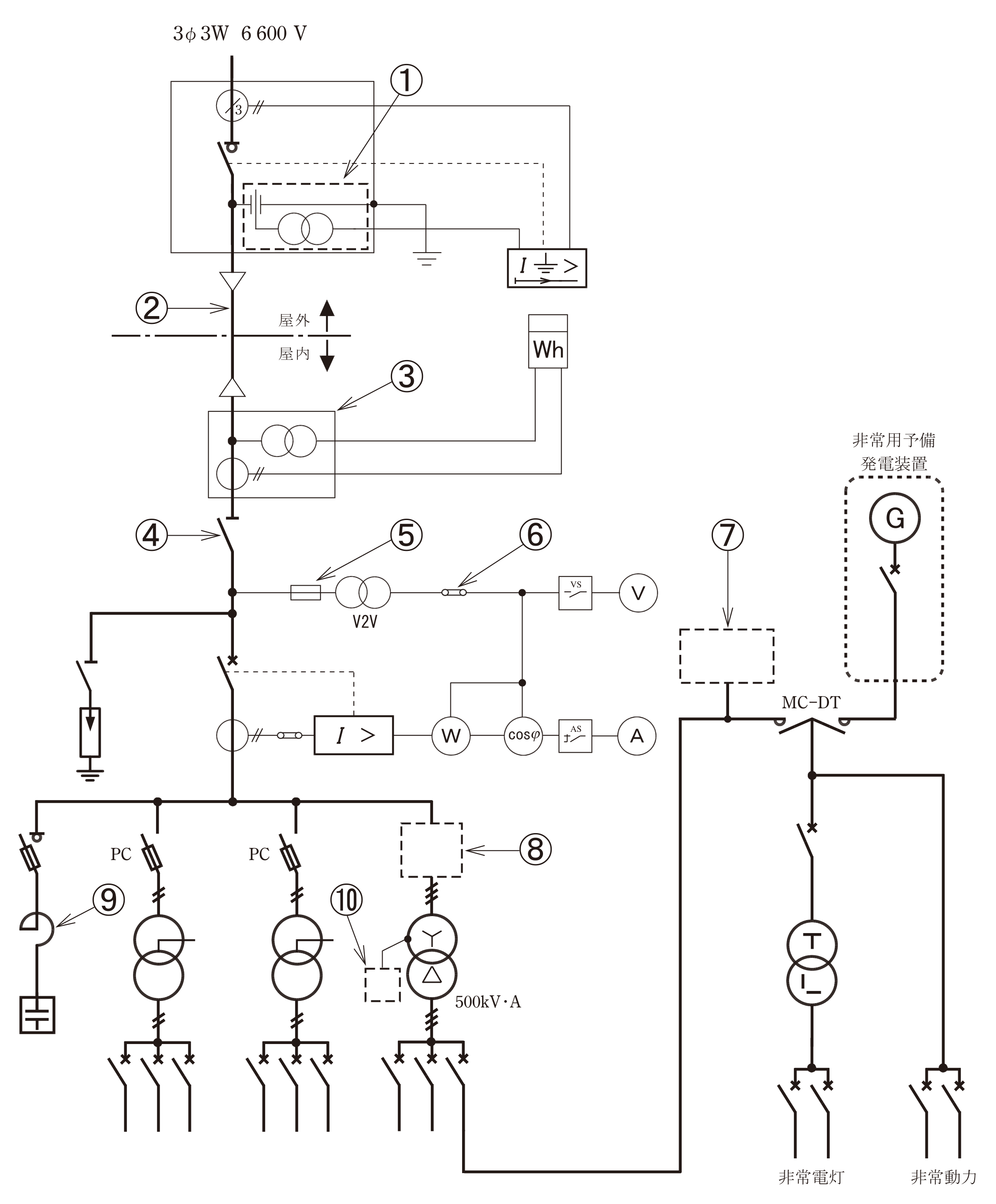

正解は「ロ．」です。 この問題のポイントは、計器用変圧器（VT）についてです。 ⑤は計器用変圧器（VT）の保護用のヒューズを示しています。 計器用変圧器（VT）用のヒューズは、「イ．」及び「ロ．」です。 「ハ．」及び「二．」は低圧用ヒューズです。 特徴が無く難しいですが覚えておきましょう。 高圧受電設備における計器用変圧器（VT）は、V結線で設置して3相の電圧を計測できるようにしています。 V結線という事は、2台の計器用変圧器（VT）が設置されます。 また1台の計器用変圧器（VT）あたり2本のヒューズが設置されるので、合計4本のヒューズが設置されます。 よって「ロ．」が正解となります。
