2024年度 下期 学科 第一種電気工事士 学科試験 問44

解説

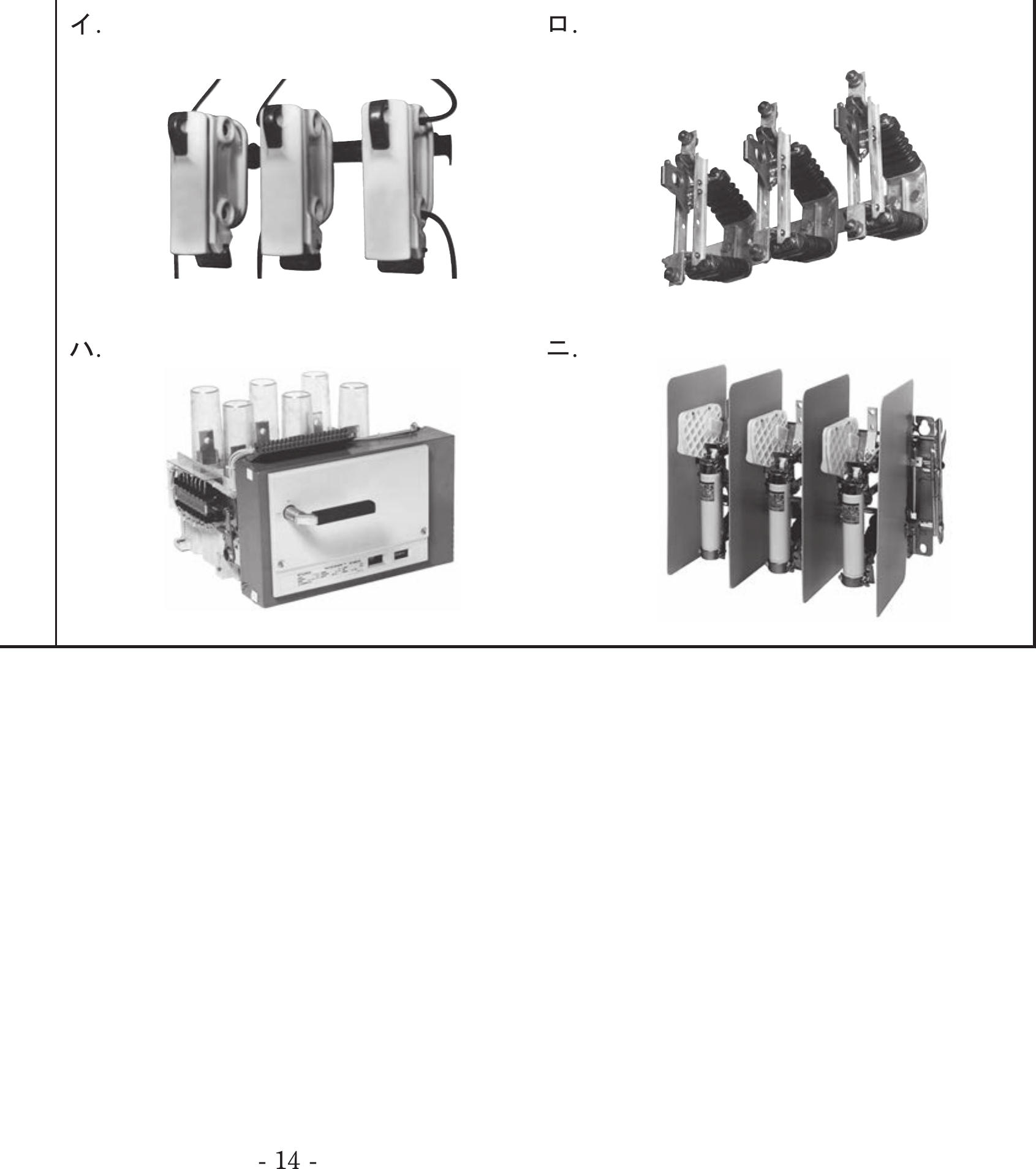

正解は「ロ．」です。 この問題のポイントは、機器の図記号と実物についてです。 ④の図記号が示す機器は断路器（DS）です。 断路器の写真は「ロ．」です。 断路器は開閉時のアーク消弧能力がありません。 よって本体にもそのようなものは付いておらず、簡単な作りをしています。 特徴が無く難しいですが、覚えておきましょう。 因みに「イ．」は高圧カットアウトスイッチ（PC）、「ハ．」は高圧真空遮断器（VCB）、「ニ．」は「高圧交流負荷開閉器（LBS）」です。 合せて覚えておきましょう。
