2023年度 下期 学科 午前 第一種電気工事士 学科試験 問6

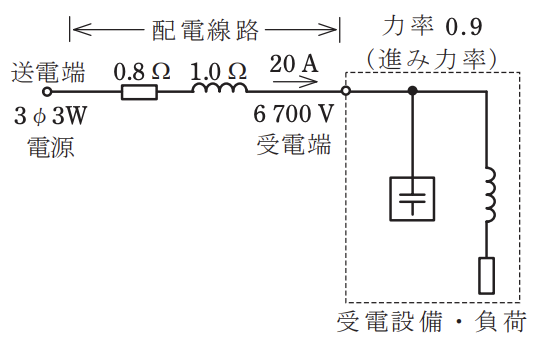

図のような，三相3線式配電線路で，受電端電圧が6700V，負荷電流が20A，深夜で軽負荷のため力率が0.9(進み力率)のとき，配電線路の送電端の線間電圧[V]は。 ただし，配電線路の抵抗は1線当たり 0.8Ω, リアクタンスは1.0Ωであるとする。 なお，cosθ=0.9のときsinθ=0.436であるとし，適切な近似式を用いるものとする。
正答2
図のような，三相3線式配電線路で，受電端電圧が6700V，負荷電流が20A，深夜で軽負荷のため力率が0.9(進み力率)のとき，配電線路の送電端の線間電圧[V]は。 ただし，配電線路の抵抗は1線当たり 0.8Ω, リアクタンスは1.0Ωであるとする。 なお，cosθ=0.9のときsinθ=0.436であるとし，適切な近似式を用いるものとする。
