2023年度 下期 学科 午前 第一種電気工事士 学科試験 問7

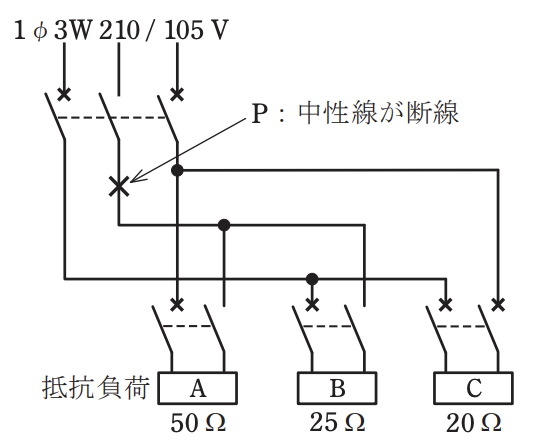

図のような単相3線式電路(電源電圧210/105V)において，抵抗負荷A50Ω，B25Ω，C20Ωを使用中に，図中のX印点Pで中性線が断線した。 断線後の抵抗負荷Aに加わる電圧[V]は。 ただし，どの配線用遮断器も動作しなかったとする。
正答3
図のような単相3線式電路(電源電圧210/105V)において，抵抗負荷A50Ω，B25Ω，C20Ωを使用中に，図中のX印点Pで中性線が断線した。 断線後の抵抗負荷Aに加わる電圧[V]は。 ただし，どの配線用遮断器も動作しなかったとする。
