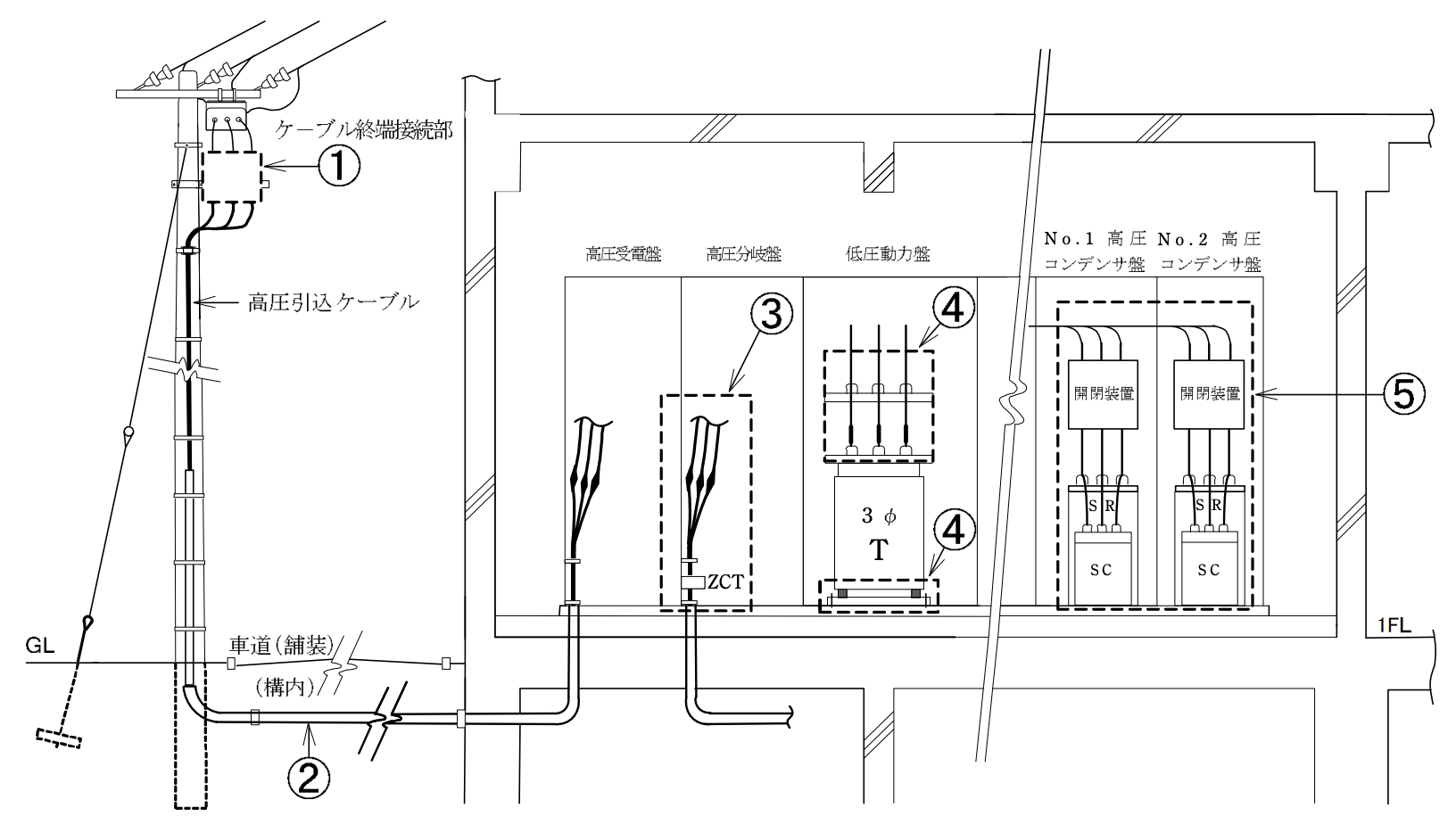

2022年度 下期 学科 午後 第一種電気工事士 学科試験 問34

解説

正解は「イ．高圧交流真空電磁接触器」です。 この問題は、高圧交流真空電磁接触器についてです。 この問題のポイントは、自動力率調整装置により自動で開閉するように施設してあるというところです。 自動力率調整装置とは、力率の状態によってコンデンサを入切するものです。 夜間などの軽負荷時は、コンデンサにより進み力率となる場合があります。 これは電圧の上昇など不具合を招く場合があります。 これを防ぐために自動力率調整装置により、コンデンサの投入台数を調整し力率を適切に維持します。 このことよりコンデンサの入切を高頻度ですることが分かります。 高頻度の開閉に適した開閉器は高圧交流真空電磁接触器です。 高頻度の入切は、高圧交流真空電磁接触器を使う！
