正答4
解説
正解は「ニ．変圧器に防振装置を使用する場合は，地震時の移動を防止する耐震ストッパが必要である。耐震ストッパのアンカーボルトには，せん断力が加わるため，せん断力のみを検討して支持した。」です。

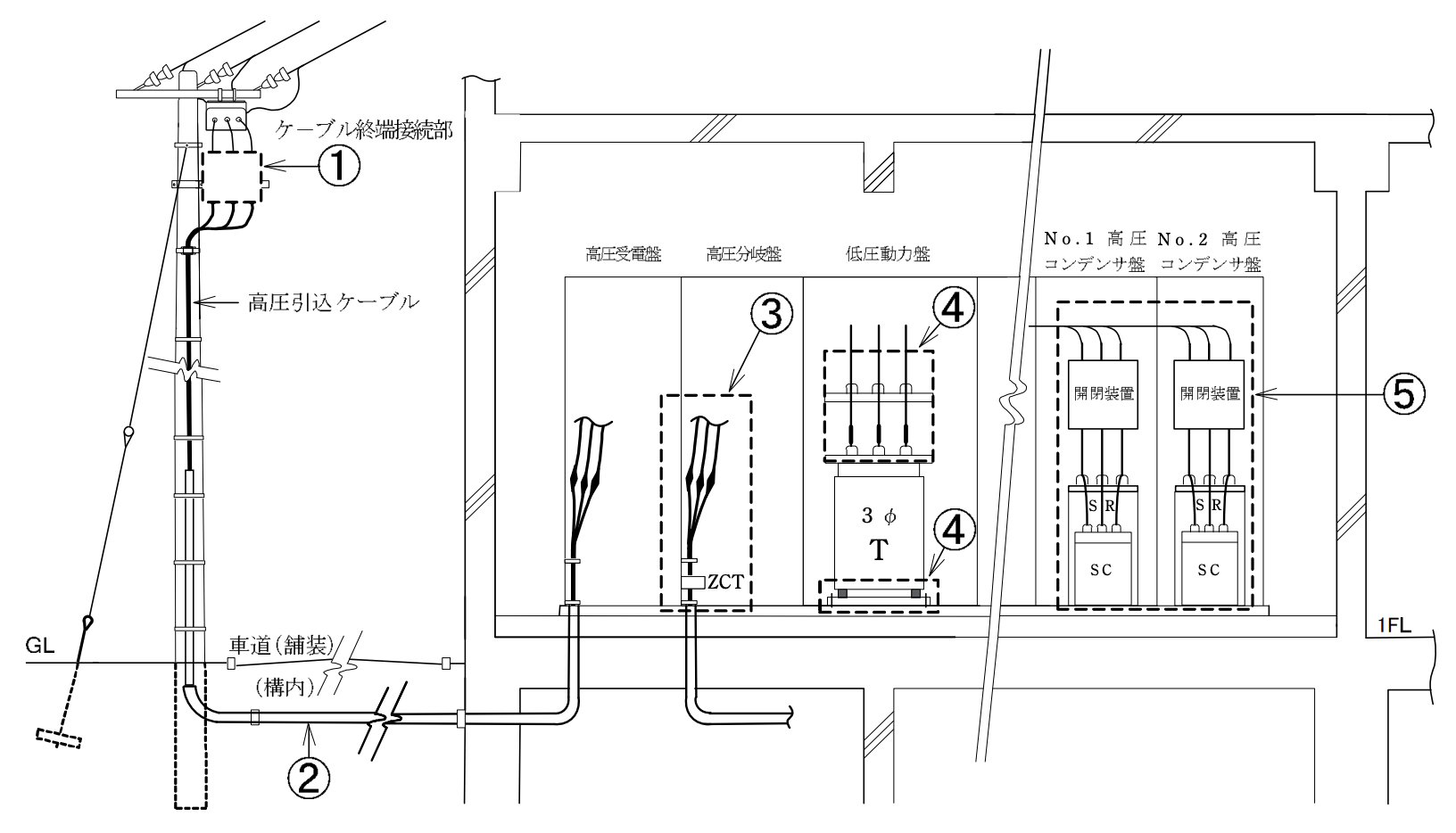

この問題は、変圧器の耐震対策についてです。
変圧器の防振装置とは、変圧器の励磁による振動などが建物などに影響しないようにするものです。
ゴム素材のものを変圧器本体と設置面の間に挟み込みます。
これには地震時の耐震ストッパが必要で、多くは内蔵しています。
変圧器本体と設置面の間に挟むので、せん断力だけでなく引き抜き力も考慮する必要があります。
よって「二」の「せん断力のみを検討した」は誤りです。
せん断力と引き抜き力を検討する！
