2022年度 下期 学科 午後 第一種電気工事士 学科試験 問14

解説

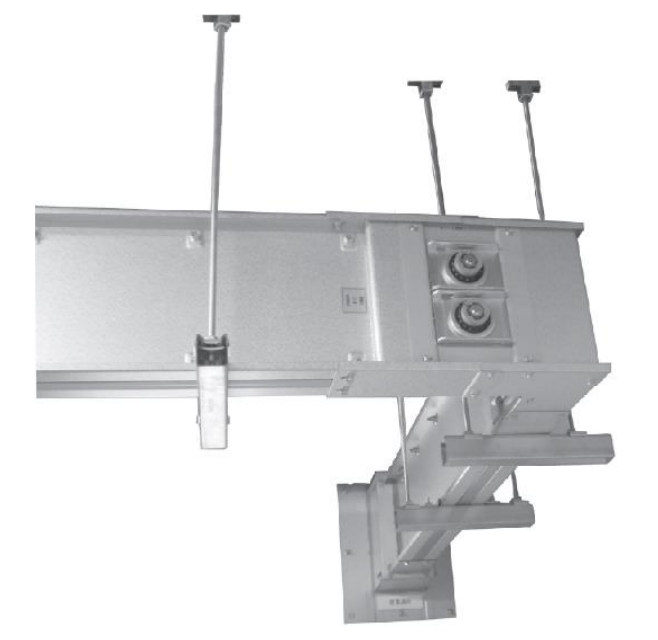

正解は「ロ．バスダクト」です。 写真は金属製のダクト内に帯状の銅導体(ブスバー)を絶縁支持して収めたバスダクトで、ビルや工場で大電流の幹線として使用されます。 吊りボルトによる支持や、分岐用のプラグインホールをもつ外観が特徴です。 金属ダクト(イ)は多数の絶縁電線を収める配線用ダクトであり、導体そのものは内蔵していない点が異なります。
