2022年度 下期 学科 午後 第一種電気工事士 学科試験 問13

解説

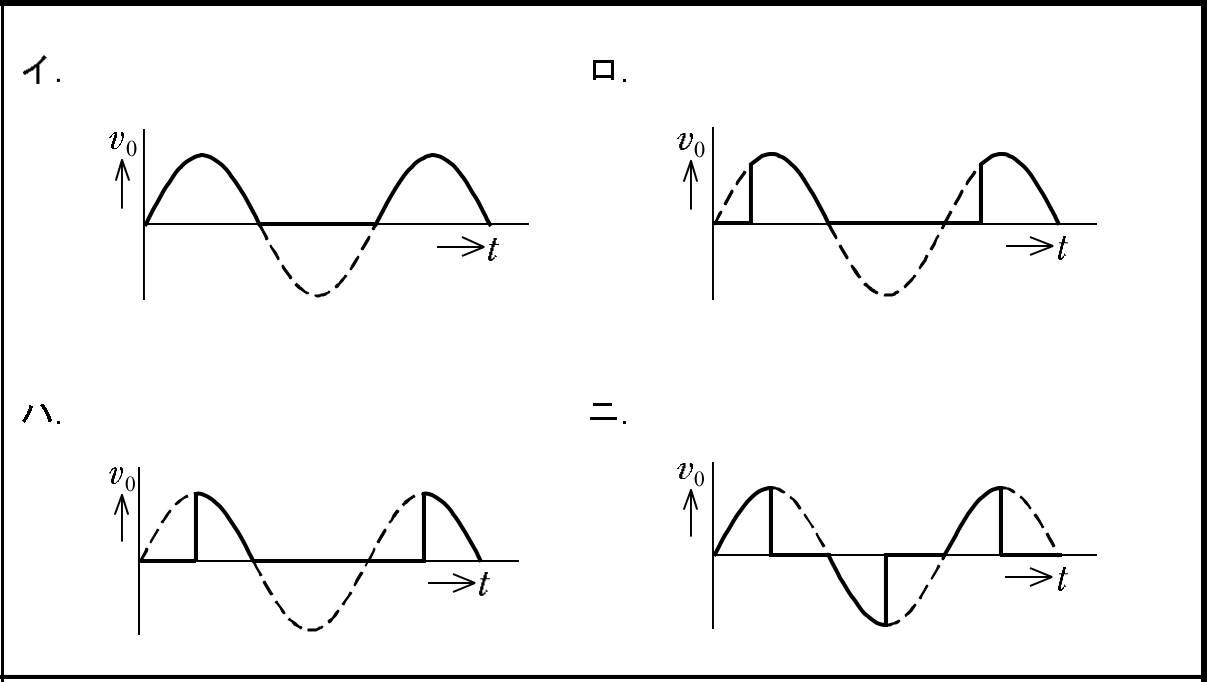

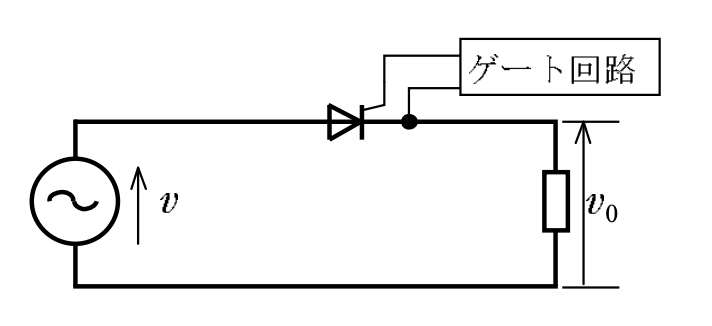

正解は「ニ」です。 逆阻止3端子サイリスタは、順方向に電圧が加わっているときにゲート信号を与えると導通し、電流が零になると阻止状態に戻る素子です。 このためゲートの位相制御によって正の半サイクルの一部または全部を出力できますが、逆方向(負の半サイクル)は常に阻止され出力に現れません。 負の電圧を含む波形のニは、この回路では得ることができません。
