2022年度 下期 学科 午後 第一種電気工事士 学科試験 問15

解説

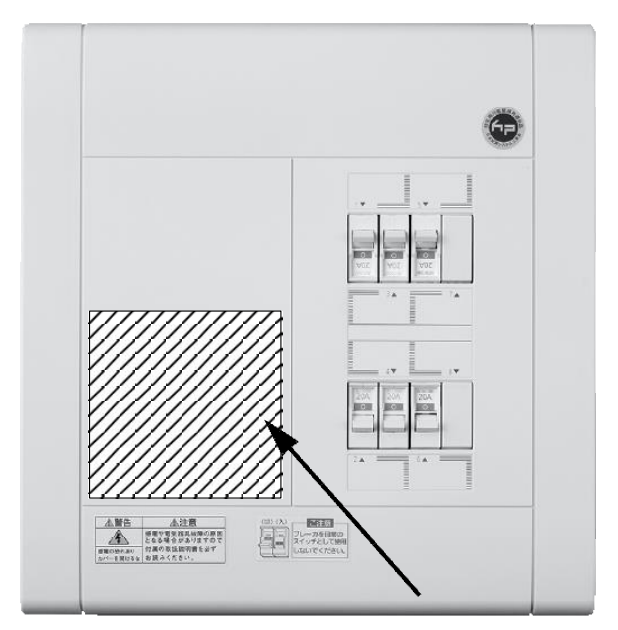

正解は「ロ．漏電遮断器(過負荷保護付)」です。 住宅用分電盤で電力量計側から最初に接続される主開閉器(矢印部分)には、漏電遮断器(過負荷保護付)を設置するのが一般的です。 屋内配線の地絡(漏電)を検出して自動遮断し、感電や火災を防ぎます。 テストボタンがあるのが特徴です。 各分岐回路に並んでいるのが配線用遮断器(ハ)で、地絡は検出できません。
