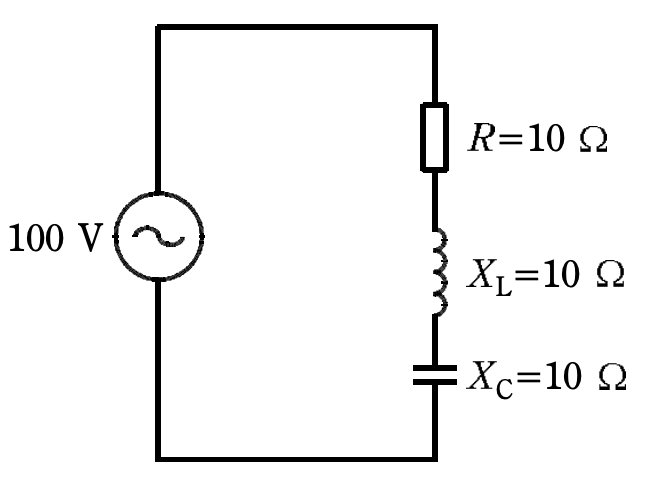

2022年度 下期 学科 午後 第一種電気工事士 学科試験 問4

解説

正解は「ニ．100」です。 この問題のポイントは、抵抗値から力率を求める方法です。 インピーダンスのZの求め方と力率の求め方を覚えておきましょう。 抵抗値から力率を求めよう！解き方インピーダンスZを求めるインピーダンスZを求めます。 Z=√R^2+(X_L-X_C)^2 =√10^2+(10-10)^2 =√(100) =10［Ω］ XLとXCの値が同じなのでX＝0となることから、Z＝Rとなります。 力率を求めるインピーダンスZと抵抗から次の式で力率を求められます。 力率=R/Z×100 =10/10×100 =100［％］力率はインピーダンスZに対する抵抗Rの割合となり、今回の問題では同じ値なので100％となります。
