2022年度 下期 学科 午後 第一種電気工事士 学科試験 問3

解説

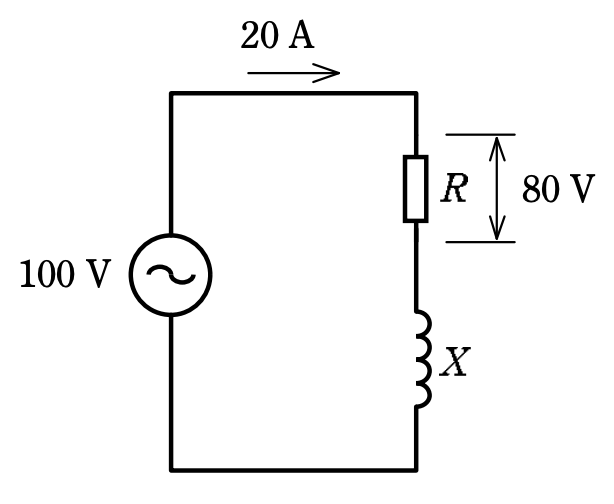

正解は「ロ．3」です。 RとXの直列回路では、抵抗の電圧とリアクタンスの電圧は位相が90°ずれるため、ベクトルの関係から電源電圧は V＝√(V_R²＋V_X²) となります。 これよりリアクタンスの電圧は V_X＝√(100²−80²)＝√3600＝60V。 電流は20Aなので、X＝60V÷20A＝3Ωとなります。 電圧を単純に引き算して20Vとしないことがポイントです。
