2022年度 下期 学科 午後 第一種電気工事士 学科試験 問5

解説

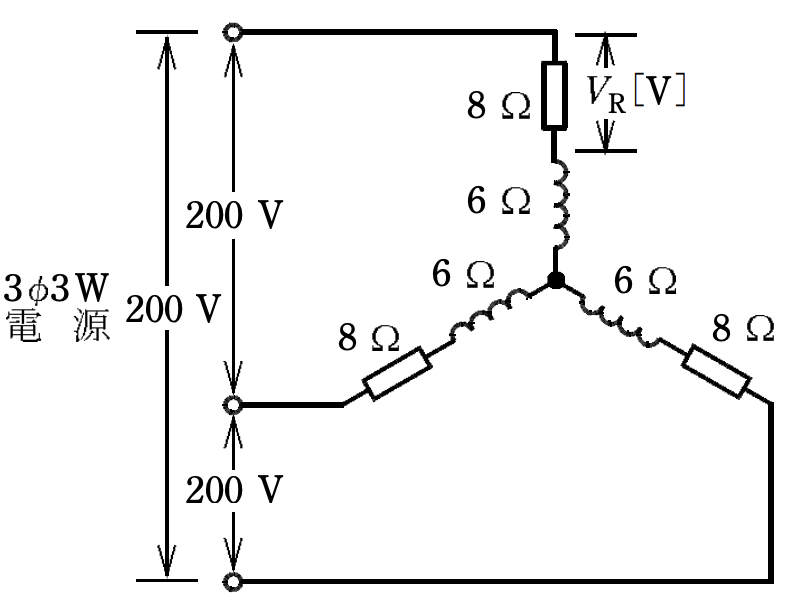

正解は「ニ．92」です。 Y結線で各相は8Ωの抵抗と6Ωのリアクタンスの直列なので、1相のインピーダンスはZ＝√(8²＋6²)＝10Ωです。 相電圧は線間電圧200Vの1/√3で約115.5V、相電流はI＝115.5/10≒11.5Aとなります。 抵抗の両端の電圧はV_R＝8×11.5≒92Vです。 Y結線では相電圧が200/√3になる点を忘れないようにしましょう。
