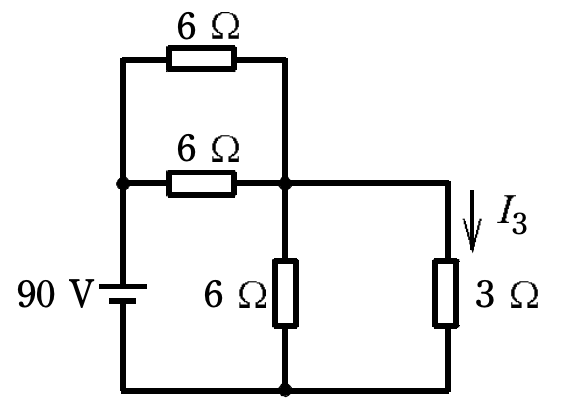

2022年度 下期 学科 午後 第一種電気工事士 学科試験 問2

解説

正解は「ハ．12」です。 電源側の6Ωは2本並列で合成3Ω、負荷側は6Ωと3Ωの並列で合成2Ωになります。 回路全体の合成抵抗は3＋2＝5Ωなので、全電流は90V÷5Ω＝18A。 並列部分(2Ω)に加わる電圧は18A×2Ω＝36Vだから、3Ωに流れる電流I₃は36V÷3Ω＝12Aとなります。 回路を順番に合成して整理することがポイントです。
