2021年度 下期 学科 午後 第一種電気工事士 学科試験 問42

解説

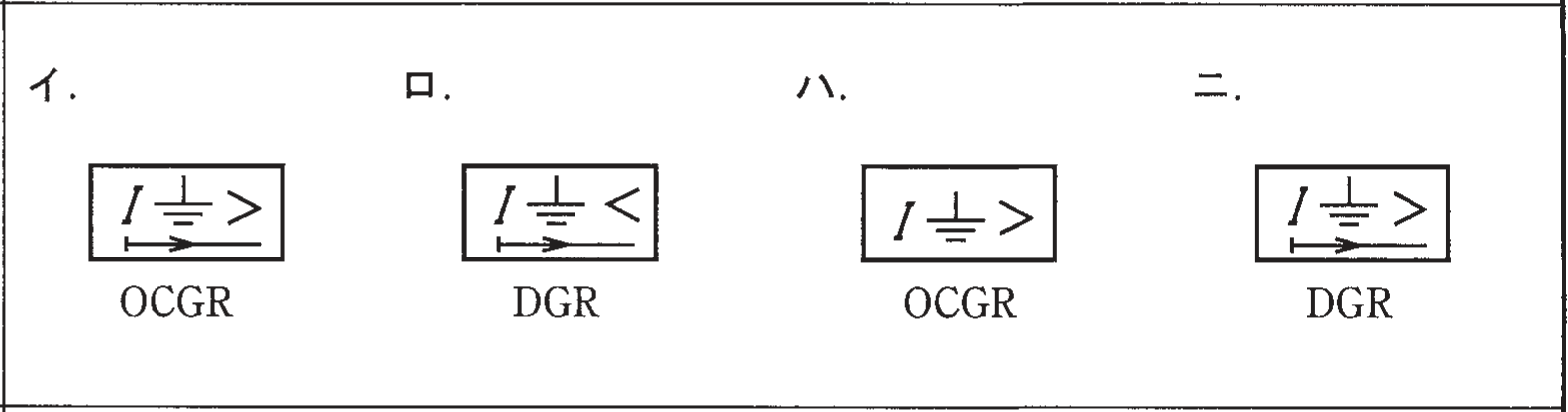

正解は「ニ」です。 ②はGR付PASと組み合わせる地絡方向継電器(DGR)です。 零相変流器(ZCT)の零相電流と零相基準入力装置(ZPD)の零相電圧の位相から地絡の方向を判別し、構内の地絡事故のときだけ動作して、もらい動作を防ぎます。 図記号は地絡継電器の記号に方向性を表す矢印を添えたもので、略号DGRとの組合せが正しいニが正解です。 OCGRは地絡過電流継電器の略号です。
