2021年度 下期 学科 午後 第一種電気工事士 学科試験 問41

解説

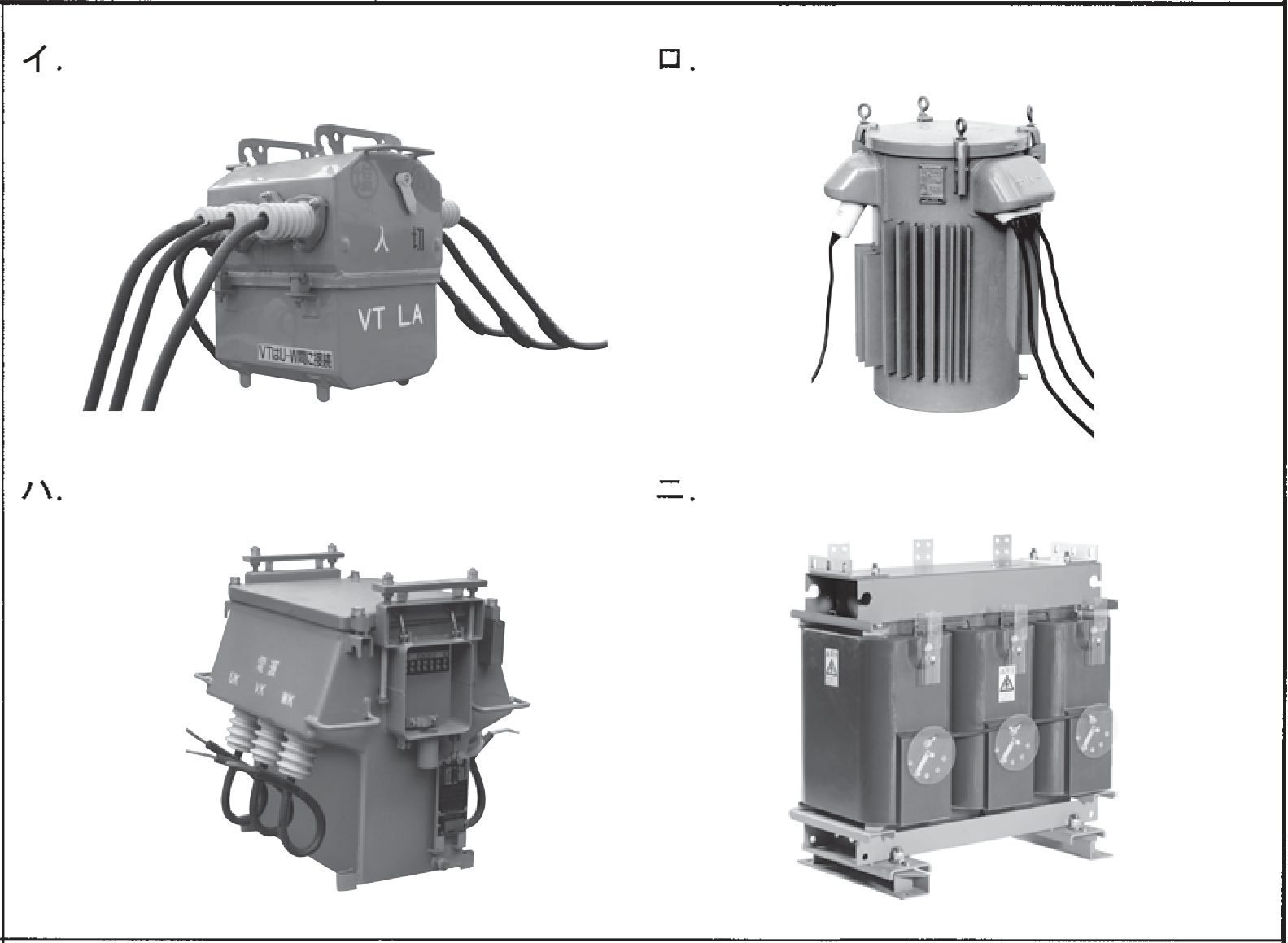

正解は「イ」です。 ①は構内引込口の柱上に設置する地絡継電装置付き高圧交流負荷開閉器(GR付PAS)です。 図のZCTや制御装置との組合せから判断できます。 構内で地絡事故が発生すると自動的に開放し、配電線への波及事故を防ぎます。 短絡電流の遮断はできません。 写真では、ブッシングと制御線をもつ柱上用気中開閉器のイが該当します。
