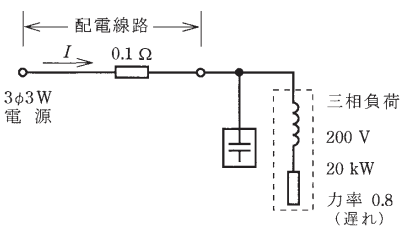

2021年度 下期 学科 午後 第一種電気工事士 学科試験 問7

解説

正解は「ロ．15」です。 この問題のポイントは、力率改善についてです。 電力損失を最小にするということは、力率を100％にするということです。 力率を100％になるコンデンサの容量を求めましょう。 電力損失を最小にするとは、力率を100％にすること！解き方皮相電力を求める消費電力Pと力率から皮相電力Sを求めます。 S=P/cosθ =20/0.8 =25［kVA］無効電力を求める消費電力Pと皮相電力Sから、無効電力Qを求めます。 Q=√S^2-P^2 =√25^2-20^2 =√(625-400) =15［kVA］よって無効電力が15kVAなので、コンデンサを15kvarを設置すると力率が100％となり、電力損失が最小となります。
