2021年度 下期 学科 午後 第一種電気工事士 学科試験 問6

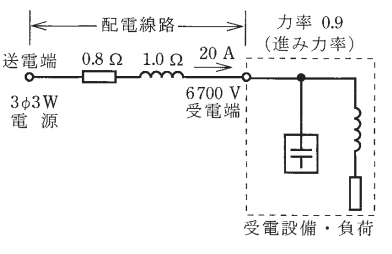

図のような，三相3線式配電線路で，受電端電圧が6700 V，負荷電流が 20 A，深夜で軽負荷のため力率が 0.9(進み力率)のとき，配電線路の送電端の線間電圧[V]は。 ただし，配電線路の抵抗は1線当たり 0.8Ω，リアクタンスは 1.0 Ωであるとする。 なお，cosθ = 0.9 のとき sinθ = 0.436 であるとし，適切な近似式を用いるものとする。
正答2
図のような，三相3線式配電線路で，受電端電圧が6700 V，負荷電流が 20 A，深夜で軽負荷のため力率が 0.9(進み力率)のとき，配電線路の送電端の線間電圧[V]は。 ただし，配電線路の抵抗は1線当たり 0.8Ω，リアクタンスは 1.0 Ωであるとする。 なお，cosθ = 0.9 のとき sinθ = 0.436 であるとし，適切な近似式を用いるものとする。
