2021年度 下期 学科 午後 第一種電気工事士 学科試験 問5

解説

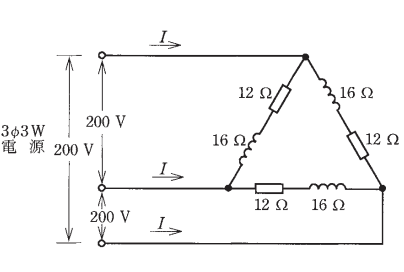

正解は「ハ．17.3」です。 Δ結線の各相は12Ωの抵抗と16Ωのリアクタンスの直列なので、1相のインピーダンスはZ＝√(12²＋16²)＝20Ωです。 相電流は線間電圧200Vを用いてIp＝200/20＝10A。 Δ結線では線電流は相電流の√3倍になるため、I＝√3×10≒17.3Aとなります。 Y結線との電流・電圧の関係の違いを混同しないようにしましょう。
