正答4
解説

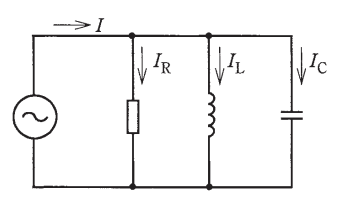

正解は「ニ．IR=8A IL=10A IC=10A」です。
この問題のポイントは、力率についてです。
回路電流Iが最も小さくなるとは、言い換えると力率が100％と言えます。
また力率が100％とは、リアクタンスが0でなければいけません。
ILとICは互いに打ち消しあうので、同じ値であれば0となります。
これらから答えを見てみると、「ニ．」はILとICが同じ値なので0となります。
よって力率が100％となり、回路電流Iが最も小さくなる組み合わせとなります。
回路電流が最も小さくなるのは、力率が100％の時！
