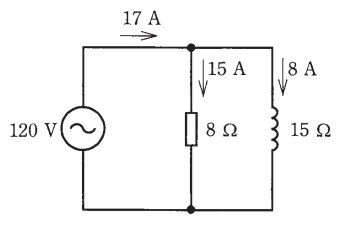

2021年度 下期 学科 午後 第一種電気工事士 学科試験 問3

解説

正解は「ハ．88」です。 この問題のポイントは、力率についてです。 力率は皮相電力に対する消費電力の割合です。 今回は電流のみが提示されているので、電流で考えます。 皮相電力は回路全体の電流で、消費電力は抵抗に流れる電流となります。 力率は消費電力／皮相電力で求められる！解き方電源電流をI0、抵抗に流れる電流をIRとすると、力率COSθは次のように求められます。 cosθ=I_R/I_0×100 =15/17×100 =88.24［％］よって一番近い88［％］が答えとなります。
