2021年度 下期 学科 午後 第一種電気工事士 学科試験 問2

解説

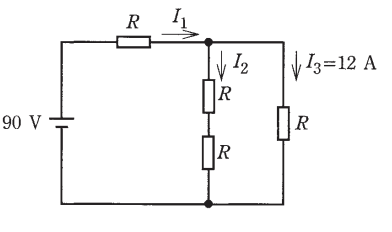

正解は「ロ．3」です。 右側の抵抗Rには I₃＝12A が流れるので、その端子電圧は12R[V]です。 中央の枝は抵抗Rが2個直列(2R)で同じ電圧が加わるため、I₂＝12R/2R＝6A。 電源側の電流は I₁＝I₂＋I₃＝18A です。 回路全体では 90＝I₁R＋12R＝18R＋12R＝30R が成り立つので、R＝90/30＝3Ωとなります。
