2021年度 下期 学科 午前 第一種電気工事士 学科試験 問44

解説

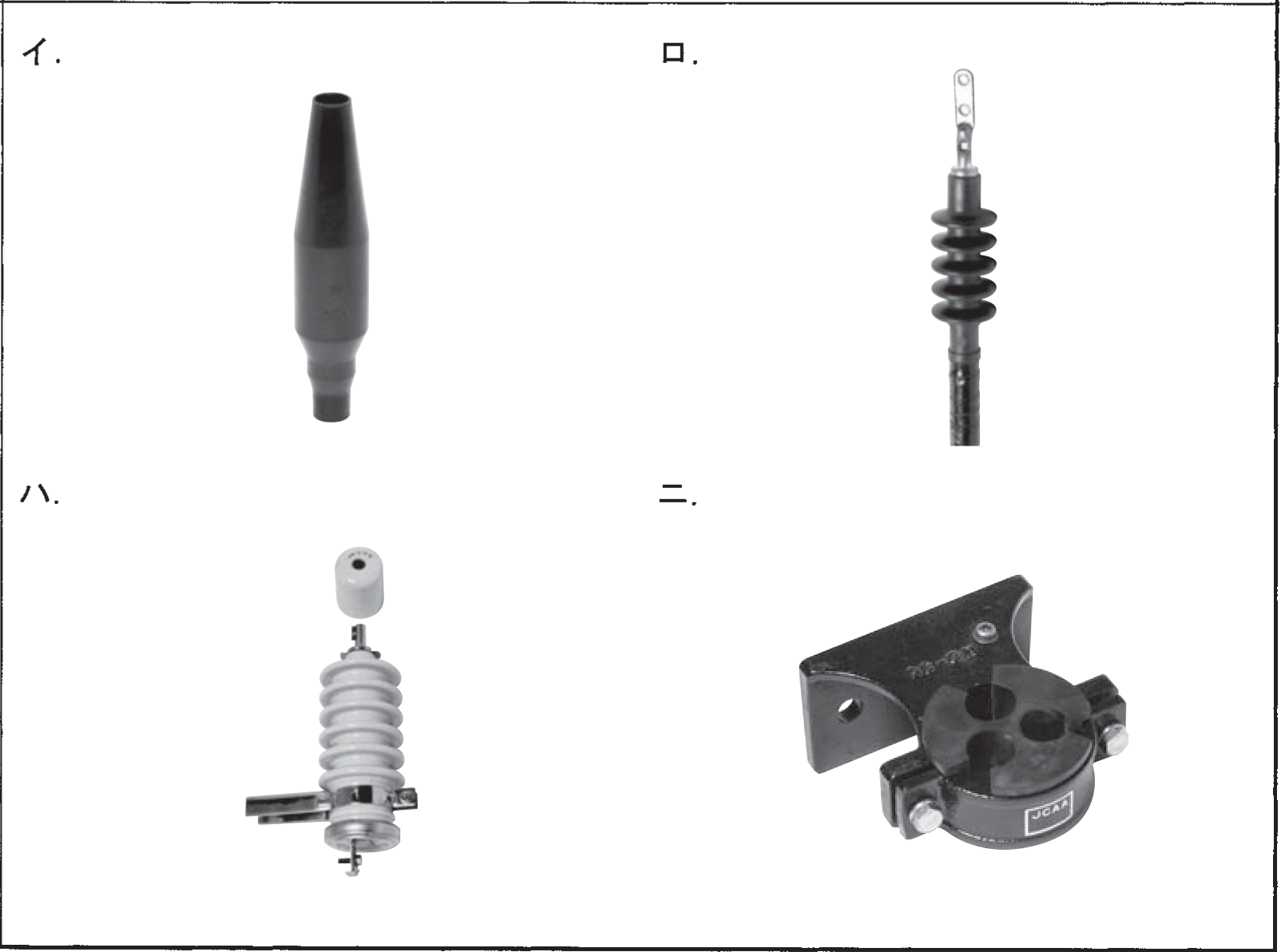

正解は「ハ」です。 ④は高圧引込ケーブルの終端接続部(ケーブルヘッド)です。 イのゴムストレスコーンは終端部の電界集中を緩和するため、ロの耐塩害用屋外終端接続部材(ゴムとう管形)は屋外側の端末処理のため、ニのブラケットはケーブルの支持・固定のために使用されます。 ハは避雷器で、雷サージから設備を保護する機器であり、ケーブルの終端接続部には使用されません。
